Инициализация трехфазных схем, содержащих электрические машины

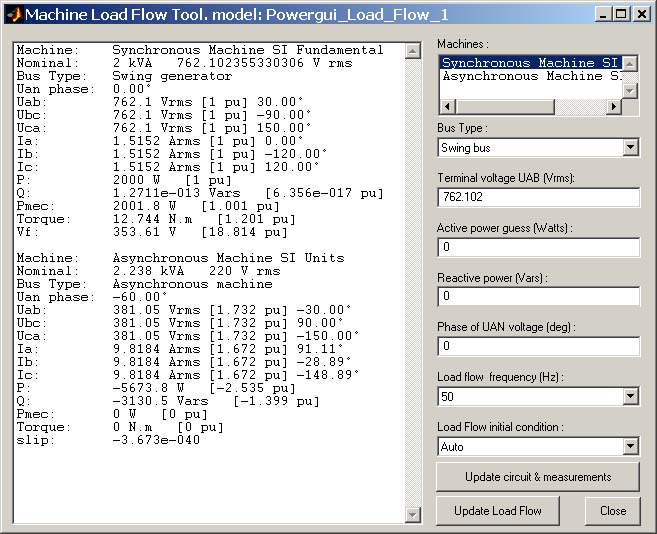

Для того, чтобы начать расчет схемы содержащей электрические машины с установившегося режима (при синусоидальных токах и постоянных скоростях) предварительно необходимо инициализировать схему должным образом. Такая инициализация осуществляется инструментом Load Flow and Machine Initialization. Инициализация выполняется для схем содержащих синхронные и асинхронные машины, а также блоки 3-Phase Dynamic Load. Для выполнения инициализации необходимо ввести исходные данные в левой части окна инструмента (рис. 2.4). В зависимости от вида электрической машины состав исходных данных может меняться:

Machines [Машины]. Список электрических машин, имеющихся в модели.

Bus type [Тип шины]. Параметр определяет перечень задаваемых параметров машины.

Значение выбирается из списка:

· P&V Generator - задаются активная мощность и номинальное линейное напряжение (действующее значение),

· P&Q Generator - задаются активная и реактивная мощности мощность,

· Swing Bus - задаются линейное напряжение (действующее значение), предполагаемая активная мощность и начальная фаза напряжения UAN (эл. град). Данный тип шины предполагает двунаправленную передачу мощности, поэтому данный тип шины должен быть установлен хотя бы для одной синхронной машины в схеме.

· Terminal voltage UAB (Vrms) [Напряжение UAB (действующее значение)].

· Active power (Watts) [Активная мощность (Вт)].

· Reactive power (Vars)]. [Реактивная мощность (ВАр)].

· Phase of UAN voltage (deg) [Начальная фаза напряжения UAN (эл. град).]

· Mechanical power (Watts) [Механическая мощность (Вт)]. Параметр задается для асинхронной машины.

· Load flow frequency [Частота].

· Load Flow initial condition [Начальные условия].

Значение параметра выбираются из списка:

· Auto - расчет выполняется для найденных начальных условий,

· Start from previous solution - результаты предыдущего расчета являются начальными условиями для следующего.

При внесении изменений в схему пересчет начальных условий необходимо выполнить кнопкой Update circuit & measurements.

После нажатия кнопки Update Load Flow произойдет автоматическая запись рассчитанных начальных условий в параметры блоков электрических машин. Кроме того, если потребуются изменения и во входных сигналах блоков (момент нагрузки, входная мощность и т.п.), то будут выведены сообщения с нужными значениями. Эти значения необходимо задать с помощью блоков IC.

Рис. 2.4

Пример:

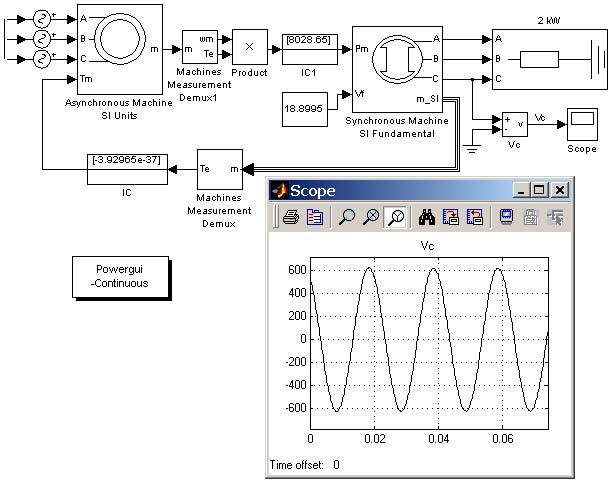

На рис. 2.5 показана схема, в которой синхронный генератор, работающий на активную нагрузку, приводится во вращение асинхронным двигателем. На осциллограмме показано напряжение фазы C генератора. Как видно на осциллограмме, начальное значение напряжения не равно нулю, как это имело бы место при нулевых начальных условиях.

Рис. 2.5

Скачать пример (Powergui_Load_Flow.zip)
