Определение импеданса цепи

Для проведения расчета полного сопротивления электрической цепи на схеме модели должен быть установлен блок Impedance Measurements. Электрическая цепь обязательно должна быть замкнута. Если же требуется измерить импеданс отдельного (разомкнутого) участка цепи, то его следует шунтировать резистором с достаточно большим сопротивлением, не изменяющим существенно общее сопротивление цепи. Для просмотра результатов необходимо нажать кнопку Impedance vs Frequency Measurements. После чего будет открыто окно Powergui Impedance Measurement.

Для отображения результатов возможно использование следующих настроек:

Axis [Оси]. Настройка свойств осей графиков:

· Logarithmic Impedance - логарифмическая шкала импеданса,

· Linear Impedance - линейная шкала импеданса,

· Logarithmic Frequency - логарифмическая шкала частоты,

· Linear Frequency - линейная шкала частоты.

· Range (Hz) [Частота (Гц)]. Диапазон по частоте для расчета импеданса. Параметр задается в виде вектора. При использовании логарифмической шкалы частоты удобно задать диапазон с помощью функции logspace.

· Grid [Сетка]. Нанесение масштабной сетки на графики.

· Save data to workspace [Запись данных в рабочую область MATLAB]. При установленном флажке выполняется запись результатов в область MATLAB.

· Variable name [Имя переменной]. Имя переменной для записи результатов в рабочей области MATLAB. Данные будут сохранены в виде матрицы первый столбец которой - частота, а второй значение импеданса (комплексное число).

Пример:

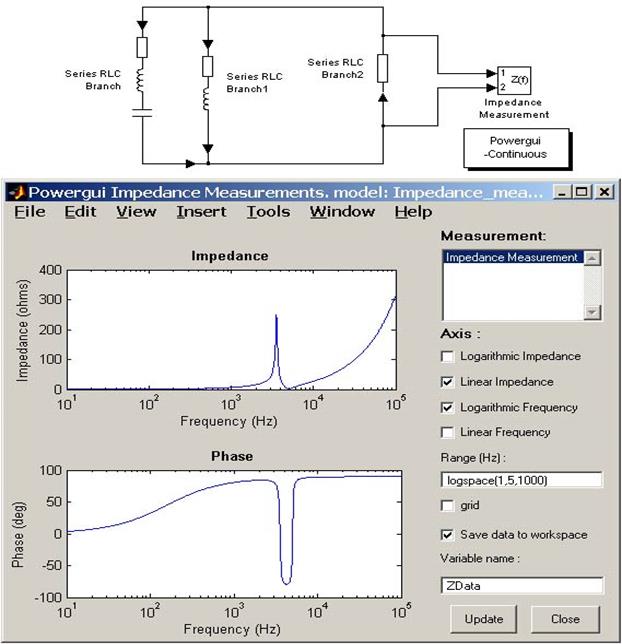

На рис. 2.8 показана схема для измерения полного сопротивления цепи. Измеряемая цепь зашунтирована резистором сопротивлением 1 Мом. Результаты расчета полного сопротивления участка исследуемой цепи в функции частоты показаны там же.

Рис. 2.8

Скачать пример (Impedance_measurement.zip)
