Расчет установившегося режима

Режим Steady-State позволяет выполнить расчет схемы на постоянном токе. Расчет производится для состояния схемы в момент времени t =0. В этом режиме расчета в окне блока Powergui отображаются значения переменных состояния модели, а также измеряемых переменных источников и нелинейных элементов. Расчет проводится для одной фиксированной частоты равной частоте источников схемы, либо для нулевой частоты, если в схеме присутствуют только источники постоянного напряжения. Результаты могут быть представлены как в виде действующих, так и в виде амплитудных значений. При расчете на переменном напряжении будут показаны также фазовые сдвиги соответствующих переменных. При наличии в схеме ключевых элементов следует иметь в виду, что расчет будет выполнен для начального состояния ключей.

Для отображения результатов возможно использование следующих настроек:

Units
[Система измерения]. Выбор системы измерения:

· Peak values - амплитудные значения,

· RMS values - действующие значения.

· Frequency [Частота]. Частота источников Гц.

· Display [Отображаемые переменные].

При установке флажков отображаются следующие расчетные переменные:

· States - переменные состояния (токи в индуктивностях и напряжения на конденсаторах),

· Measurements - измеряемые переменные, т.е. переменные для измерения которых в модели установлены датчики тока или напряжения.

· Sources - напряжения источников,

· Nonlinear - токи и напряжения нелинейных элементов.

Пример:

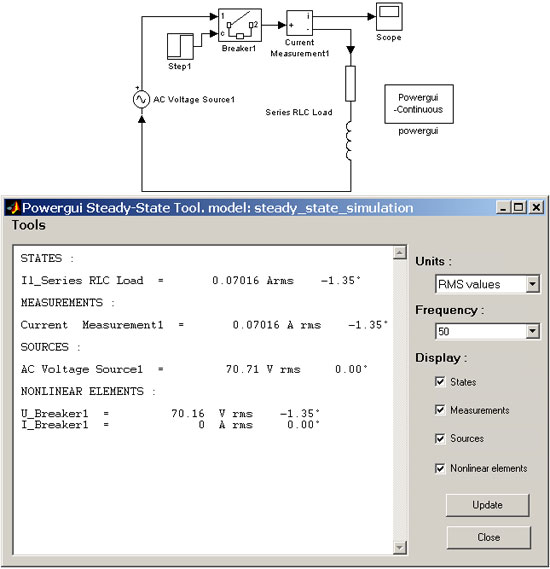

На рис. 2.3 показан пример схемы и результаты ее расчета для установившегося режима.

Рис. 2.3

Скачать пример (steady_state_simulation.zip)
