Графический интерфейс пользователя

Пиктограмма:

Назначение:

Блок является инструментом графического интерфейса пользователя и обеспечивает решение следующих задач:

· расчет схемы комплексным методом,

· расчет установившегося режима,

· дискретизация модели,

· задание начальных условий,

· инициализация трехфазных схем содержащих электрические машины, таким образом, чтобы расчет начался с установившегося режима,

· анализ схемы с помощью инструмента Simulink LTI-Viewer,

· определение полного сопротивление (импеданса) цепи,

· выполнение гармонического анализа,

· создание отчета,

· создание файла характеристик намагничивания для модели нелинейного трансформатора.

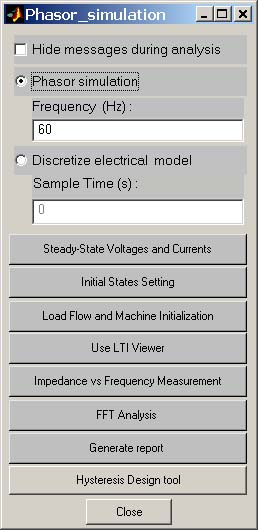

Окно задания параметров:

Параметры блока:

Hide messages during analysis [Скрывать сообщения при проведении анализа]. Если флажок установлен, то подавляется вывод сообщений в командном окне MATLAB при выполнении расчетов.

Phasor simulation [Расчет схемы комплексным методом]. При установленном флажке выполняется расчет схемы комплексным методом. При этом необходимо задать частоту источников в графе Frequency.

Frequency (Hz) [Частота (Гц)]. Частота источников при расчете схемы комплексным методом. При других видах анализа параметр является недоступным.

Discretize electrical model [Выполнить дискретизацию модели]. При установленном флажке выполняется дискретизация модели. При этом необходимо задать шаг дискретизации в графе Sample time.

Sample time (s) [Шаг дискретизации]. Параметр является доступным, если задан режим дискретизации модели. При этом на пиктограмме блока будет показана величина этого параметра.

Steady State Voltages and Currents [Установившееся значения напряжений и токов]. Расчет установившихся значений переменных. При нажатии на кнопку открывается окно в котором будут показаны соответствующие значения.

Initial states Setting [Установка начальных значений]. При нажатии на кнопку открывается окно, в котором отображаются начальные значения переменных. Эти значения можно изменять. Новые значения используются при расчете переходных процессов.

Load Flow and Machine Initializations [Инициализация схем содержащих электрические машины].

Use LTI Viewer [Использование LTI Viewer]. Применение инструмента Simulink LTI Viewer для анализа схемы.

Impedance vs Frequency Measurements [Определение импеданса цепи].

FFT Analysis [Гармонический анализ]. Generate Report [Создание отчета].

Hysteresis Design Tool [Инструмент расчета характеристики намагничивания].
