Расчет схемы комплексным методом (Phasor simulation) производится для электрической схемы имеющей ключевые элементы в тех случаях, когда пользователя интересуют только установившиеся значения переменных схемы. Вид расчета установившегося режима Steady-State в этом случае не очень удобен, поскольку он выполняется только для начального состояния ключей схемы. Для проведения расчета комплексным методом необходимо в окне Powergui выбрать режим расчета Phasor simulation и задать частоту источников в графе Frequency. В режиме Phasor simulation пользователь может проследить, как меняются установившиеся значения переменных при различных коммутациях в схеме.
Пример:

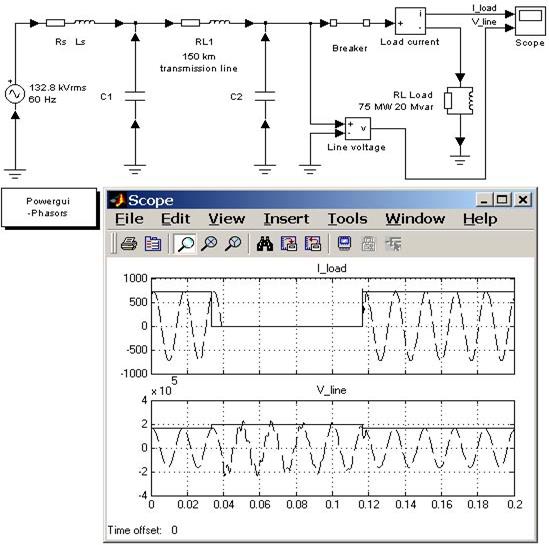

На рис. 2.1 показан пример схемы и результаты расчета схемы комплексным методом. В качестве измеряемых переменных выбраны амплитудные значения тока и напряжения. На графики, для сравнения, наложены графики расчета переходных процессов схемы. Из графиков видно, что расчет комплексным методом дает, по сути, огибающие графиков переходных процессов.
Данный вид расчета может быть использован и для очень сложных схем, когда расчет переходных процессов не дает устойчивого решения.
Рис. 2.1
Скачать пример (Phasor_simulation.zip)
