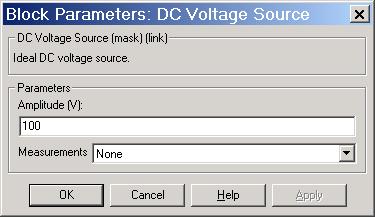

[Измеряемые переменные]. Параметр позволяет выбрать, передаваемые в блок Multimeter, переменные, которые затем можно увидеть с помощью блока Scope. Значения параметра выбираются из списка:
· None - нет переменных для отображения,
· Voltage - выходное напряжение источника.
Блок является идеальным источником напряжения, т.е. его собственное сопротивление равно нулю.
Пример:

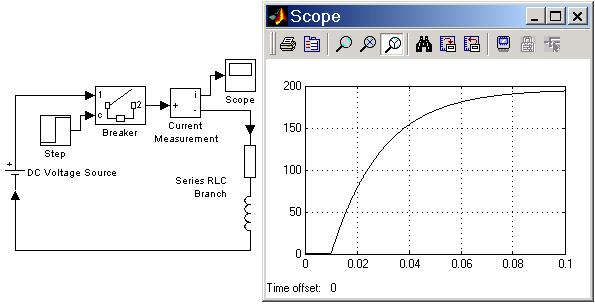

На рис. 1.3 показан пример включения активно-индуктивной нагрузки на постоянное напряжение. Подключение источника к нагрузке обеспечивается блоком Breaker, который замыкает электрическую цепь по сигналу вырабатываемому генератором ступенчатого сигнала Step. Измерение тока в цепи выполняется с помощью блока Current Measurement. Полученный измерителем сигнал отображается с помощью блока Scope.
Рис. 1.3
Скачать пример (DC_Voltage_Source_1.zip)
AC Voltage Source
Идеальный источник переменного напряжения
Пиктограмма:
Назначение:
Вырабатывает синусоидальное напряжение с постоянной амплитудой.

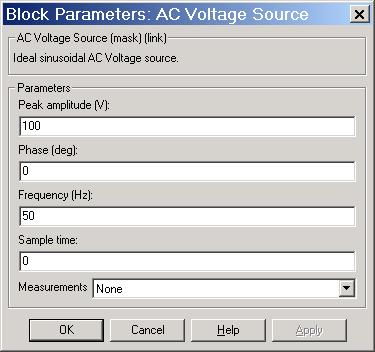

[Шаг дискретизации]. Параметр задает шаг дискретизации по времени выходного напряжения источника при создании дискретных моделей.
Measurments:
[Измеряемые переменные]. Параметр позволяет выбрать, передаваемые в блок Multimeter, переменные, которые затем можно увидеть с помощью блока Scope. Значения параметра выбираются из списка:
· None - нет переменных для отображения,
· Voltage - выходное напряжение источника.
Блок является идеальным источником напряжения, т.е. его собственное сопротивление равно нулю.
Пример:

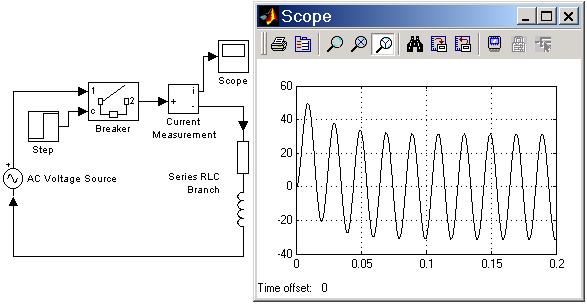

На рис. 1.4 показана схема, моделирующая подключение активно-индуктивной нагрузки к источнику переменного напряжения. Там же приведен график тока в нагрузке.
Рис. 1.4
Скачать пример (AC_Voltage_Source_1.zip)
AC Current Source
Идеальный источник переменного тока
Пиктограмма:
Назначение:
Вырабатывает синусоидальный ток с постоянной амплитудой.

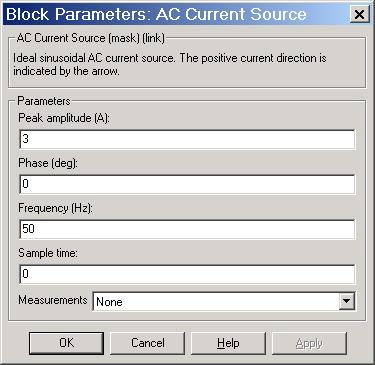

Окно задания параметров:
Параметры блока:
Реак Amplitude (A):
[Амплитуда]. Амплитуда выходного тока источника.
Phase (deg):
[Фаза (град)]. Начальная фаза.
Frequency (Hz):
[Частота (Гц)]. Частота источника.
Sample time:
[Шаг дискретизации]. Параметр задает шаг дискретизации по времени выходного тока источника при создании дискретных моделей.
Measurments:
[Измеряемые переменные]. Параметр позволяет выбрать, передаваемые в блок Multimeter, переменные, которые затем можно увидеть с помощью блока Scope. Значения параметра выбираются из списка:
· None - нет переменных для отображения,
· Current - выходной ток источника.
Блок является идеальным источником тока, т.е. его собственное сопротивление равно бесконечности.
Пример:

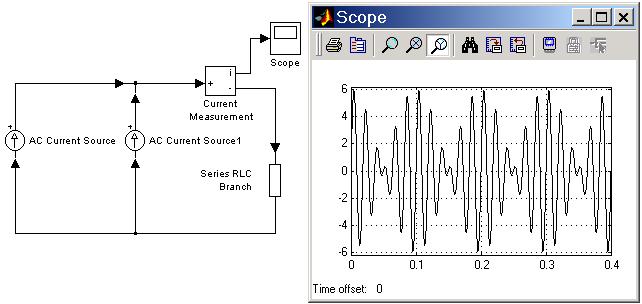

На рис. 1.5 показана схема, моделирующая работу двух источников тока на активную нагрузку. Источники имеют одинаковую амплитуду тока (3 А), но разную частоту (50 и 60 Гц). Ток в нагрузке является суммой токов этих двух источников.
Рис. 1.4
Скачатьпример(AC_Current_Source_1.zip)
Controlled Voltage Source
Управляемый источник напряжения
Пиктограмма:
Назначение:
Вырабатывает напряжение в соответствии с сигналом управления.

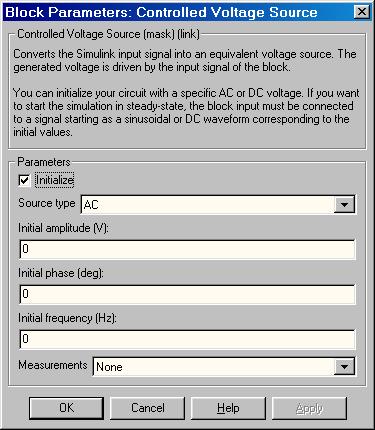

Окно задания параметров:
Параметры блока:
Initialize:
[Инициализация]. При установке флажка выполняется инициализация источника с заданными начальными параметрами - амплитудой, фазой и частотой.
Source type:
[Тип источника]. Тип источника указывается, если требуется инициализация источника. Если инициализация источника не задана, то параметр недоступен. Значение параметра выбирается из списка:
· AC - источник переменного напряжения,
· DC - источник постоянного напряжения.
Initial amplitude (V):
[Начальная амплитуда (В)]. Начальное значение выходного напряжения источника. Параметр доступен, если задана инициализация источника.
Phase (deg):
[Начальная фаза (град)]. Начальная фаза. Параметр доступен, источник инициализируется как источник переменного напряжения.
Initial frequency (Hz):
[Initial частота (Гц)]. Начальная частота источника. Параметр доступен, источник инициализируется как источник переменного напряжения.
Measurements:
[Измеряемые переменные]. Параметр позволяет выбрать, передаваемые в блок Multimeter, переменные, которые затем можно увидеть с помощью блока Scope. Значения параметра выбираются из списка:
· None - нет переменных для отображения,
· Voltage - выходное напряжение источника.
Блок является идеальным источником напряжения, т.е. его собственное сопротивление равно нулю.
Пример:
На рис. 1.6 показана схема с использованием управляемого источника напряжения, формирующего по сигналу управления прямоугольное напряжение на нагрузке.
Рис. 1.6
Скачатьпример (control_voltage_source_1.zip)
Controlled Current Source
Управляемый источник тока
Пиктограмма:
Назначение:
Вырабатывает ток соответствии с сигналом управления.
Окно задания параметров:
Параметры блока:
Initialize:
[Инициализация]. При установке флажка выполняется инициализация источника с заданными начальными параметрами - амплитудой, фазой и частотой.
Source type:
[Тип источника]. Тип источника указывается, если требуется инициализация источника. Если инициализация источника не задана, то параметр недоступен. Значение параметра выбирается из списка:
· AC - источник переменного тока,
· DC - источник постоянного тока.
Initial amplitude (A):
[Начальная амплитуда (A)]. Начальное значение выходного токаf источника. Параметр доступен, если задана инициализация источника.
Phase (deg):
[Начальная фаза (град)]. Начальная фаза. Параметр доступен, источник инициализируется как источник переменного тока.
Initial frequency (Hz):
[Initial частота (Гц)]. Начальная частота источника. Параметр доступен, источник инициализируется как источник переменного тока.
Measurements:
[Измеряемые переменные]. Параметр позволяет выбрать, передаваемые в блок Multimeter, переменные, которые затем можно увидеть с помощью блока Scope. Значения параметра выбираются из списка:
· None - нет переменных для отображения,
· Current - выходной ток источника.
Блок является идеальным источником тока, т.е. его собственное сопротивление равно бесконечности.
Пример:

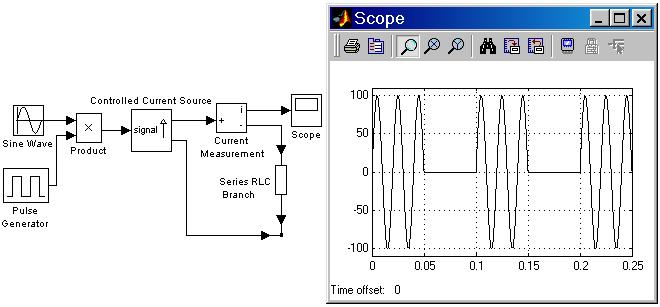

На рис. 1.7 показана схема с использованием управляемого источника тока, формирующего в нагрузке серии синусоидальных импульсов тока.
Рис. 1.7
Скачатьпример (Control_Current_Source_1.zip)
3-Phase Source
Трехфазный источник напряжения
Пиктограмма:
Назначение:
Вырабатывает трехфазную систему напряжений.

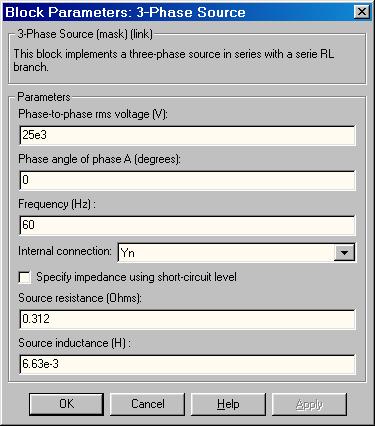

Окно задания параметров:
Параметры блока:
Phase-to-phase rms voltage (V):
[Действующее значение линейного напряжения].
Phase angle of phase A (deg):
[Начальная фаза напряжения в фазе А (град)].
Frequency (Hz):
[Частота (Гц)]. Частота источника.
Internal connection:
[Соединение фаз источника]. Значение параметра выбирается из списка:
· Y - звезда,
· Yn - звезда с нулевым проводом,
· Yg - звезда с заземленной нейтралью.
Specify impedance using short-circuit level:
[Задать собственное полное сопротивление источника используя параметры короткого замыкания]. При установке данного параметра в окне диалога появляются дополнительные графы для ввода параметров короткого замыкания источника.
Source resistance (Ohms):
[Собственное сопротивление источника (Ом)].
Source inductance (H):
[Собственная индуктивность источника (Гн)].
3-Phase short-circuit level at base voltage (VA):
[Мощность короткого замыкания при базовом значении напряжения].
Base voltage (Vrms ph-ph):
[Действующее значение линейного базового напряжения]. Величина базового линейного напряжения источника при котором определена мощность короткого замыкания.
X/R ratio:
[Отношение индуктивного и активного сопротивлений].
При задании импеданса источника через мощность короткого замыкания реактивное сопротивление источника определяется по выражению:
,
где
Qкз - мощность короткого замыкания,
Uкз - напряжение источника при котором определена мощность короткого замыкания.
Активное сопротивление источника находится в соответствии с выражением:
,
где
k - отношение X к R (параметр X/R ratio).
Пример:
На рис. 1.7 показана схема с использованием трехфазного источника напряжения, подключаемого к несимметричной трехфазной нагрузке. Токи в нагрузке измерены с помощью блока Multimetr.
Рис. 1.7
Скачать пример (Three_Phase_Source_1.zip)
3-Phase Programmable Voltage Source
Трехфазный программируемый источник напряжения
Пиктограмма:
Назначение:
Вырабатывает трехфазную систему напряжений с программируемыми во времени изменениями амплитуды, фазы, частоты, а также гармонического состава.

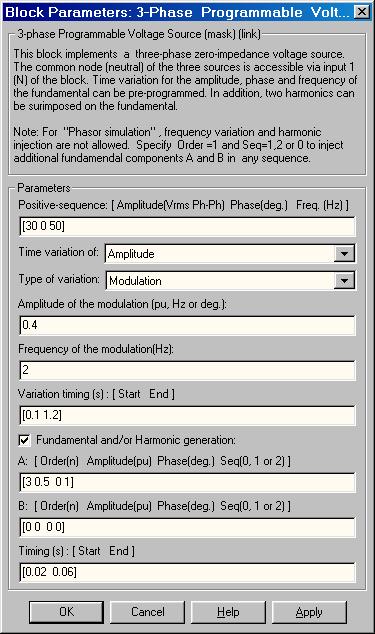

[Прямая последовательность: [Амплитуда Фаза (градусы) Частота (Гц)]]. Параметр задается в виде вектора из трех элементов.
Time variation of:
[Изменение во времени]. Раскрывающийся список позволяет выбрать параметр источника, который будет изменяться с течением времени. Значение параметра выбирается из списка:
· None - Нет изменяющихся во времени параметров источника,
· Amplitude - Амплитуда,
· Phase - Фаза,
· Frequency - Частота.
Type of variation:
[Способ изменения]. Параметр задает вид изменения выбранного параметра источника. Вид изменения выбирается из списка:
· Step - Ступенчатое изменение,
· Ramp - Линейное изменение,
· Modulation - Модуляция,
· Table of time-amplitude pairs - Таблица - 'время-значение'.
Step magnitude:
[Уровень ступенчатого сигнала]. Задает величину, на которую ступенчато изменяется выбранный параметр. Изменение величины напряжения задается в относительных единицах (о.е.), фазы - в эл. градусах и частоты - в Гц. Например, если выбрано ступенчатое изменение амплитуды сигнала равное 0.5, то это означает, что величина выходного напряжения источника будет увеличена на 0.5 относительно указанного в первой графе значения. Время в течение которого величина выходного напряжения будет изменена задается в графе Variation timing.
Rate of change (value/s):
[Скорость изменения (величина/c)]. Задает скорость изменения параметра источника. Изменение величины напряжения задается в о. е./с, фазы - в эл. градусах/с и частоты - в Гц/с.
Amplitude of the modulation:
[Амплитуда модуляции]. В данной графе задается амплитуда модуляции параметра источника. Амплитуда модуляции напряжения задается в относительных единицах (о.е.), фазы - в эл. градусах и частоты - в Гц.
Frequency of the modulation (Hz):
[Частота модуляции (Гц)].
Variation timing (s): [Start End]
[Время действия изменения [Начало Конец]]. Параметр определяет время начала и время окончания действия изменения выбранного параметра источника. Параметр задается в виде вектора из двух значений (начальное и конечное время).
Fundamental and/or Harmonic generation
[Наложение прямой обратной или нулевой последовательности и/или высших гармоник].
A: [Order(n) Amplitude Phase(degrees) Seq(0, 1 or 2)]
[A: [Гармоника (n) Амплитуда Фаза (град) Последовательность (0, 1 или 2)]]. В графе задается вектор параметров генерируемой гармоники напряжения: номер гармоники, амплитуда (в относительных единицах), начальная фаза, последовательность (0 - нулевая, 1 - прямая, 2 - обратная). Результирующее выходное напряжение будет являться суммой напряжений заданных в графе Positive-sequence и в данной графе.
B: [Order(n) Amplitude Phase(degrees) Seq(0, 1 or 2)].
[В: [Гармоника (n) Амплитуда Фаза (град) Последовательность (0, 1 или 2)]]. Параметр задается аналогично предыдущему.
Harmonic timing (s): [Start End]
[Время действия гармоники (с) [Начало Конец]]. В графе задается вектор начального и конечного значения времени для генерации гармоник.
Источник является идеальным источником напряжения (его внутреннее сопротивление равно нулю).
Пример:

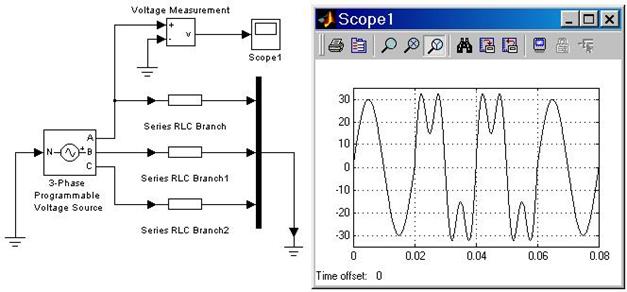

На рис. 1.8 показана схема с использованием трехфазного программируемого источника напряжения, подключенного к симметричной активной нагрузке. В интервале времени от 0.02 до 0.06 с источник дополнительно генерирует третью гармонику напряжения прямой последовательности с амплитудой 0.5 о.е.
,
,
