Connectors - соединители

Пиктограмма:

Назначение:

Обеспечивает соединение с землей.

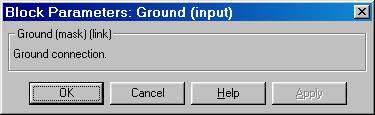

Окно задания параметров:

Параметры блока:

Нет.

Для удобства работы в библиотеке представлены два варианта блока со входным портом - Ground (input) и с выходным - Ground (output).

Пример:

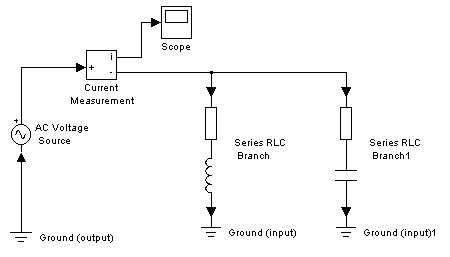

На рис. 1.9 показан пример использования блоков Ground. В примере источник и оба приемника одним из портов подключены к блоку Ground, чтот обеспечивает электрическую связь между ними.

Рис. 1.9

Скачать пример (Ground_1.zip)

Пиктограмма:

Назначение:

Обеспечивает электрическое соединение между блоками с одинаковыми номерами узлов.

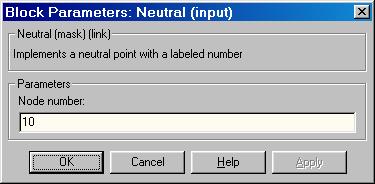

Окно задания параметров:

Параметры блока:

Node number:

[Номер узла].

Блок позволяет соединить между собой далеко отстоящие на схеме электрические узлы без видимых линий связи (проводов). Блок с номером узла равным нулю обеспечивает соединение с землей. Для удобства работы в библиотеке представлены два варианта блока со входным портом - Neutral (input) и с выходным - Neutral (output).

Пример:

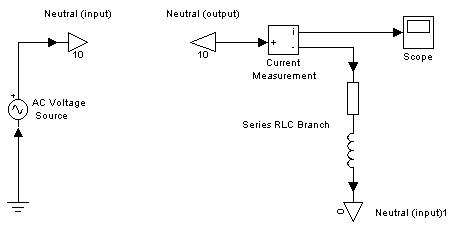

На рис. 1.10 показана схема, использующая блоки Neutral. Два блока с номером узла 10 электрически связаны между собой. Блок Neutral с нулевым номером обеспечивает связь с землей.

Рис. 1.10

Скачать пример (Neutral_1.zip)

Пиктограмма:

Назначение:

Выполняет соединение двух входящих линий (проводов).

Окно задания параметров:

Параметры блока:

Нет.

Пример:

На рис. 1.11 показана схема с использованием L-образного соединителя.

Рис. 1.11

Скачать пример (L_Connector_1.zip)

Пиктограмма:

Назначение:

Выполняет объединение двух входящих линий в одну.

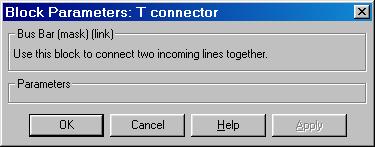

Окно задания параметров:

Параметры блока:

Нет.

Пример:

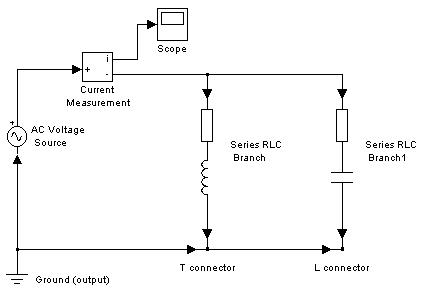

На рис. 1.12 показана схема с использованием T-образного соединителя.

Рис. 1.12

Скачать пример (T_Connector_1.zip)

Пиктограмма:

Назначение:

Выполняет объединение нескольких входящих и выходящих линий связи.

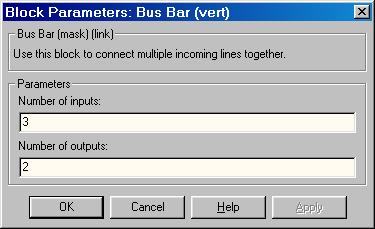

Окно задания параметров:

Параметры блока:

Number of inputs:

[Число входов].

Number of outputs:

[Число выходов].

В библиотеке представлено четыре варианта блока - с горизонтальным и вертикальным расположением, а также с тонким и утолщенным изображением.

Пример 1:

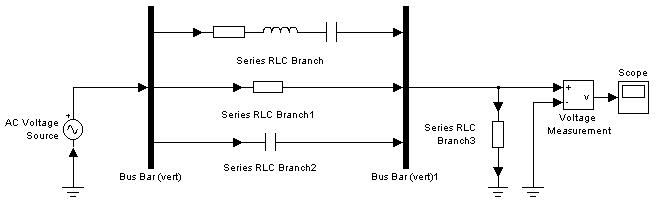

На рис. 1.13 показана схема с использованием блока Bus Bar. C помощью данных блоков линия связи сначала разделяется на 3 отдельных линии к которым подключаются элементы схемы, а затем три лини вновь объединяются в одну.

Рис. 1.13

Пример 2:

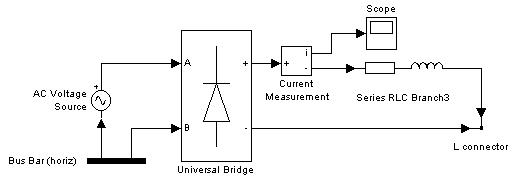

Блок шины может совсем не иметь входных или выходных портов. На рис. 1.14 показан вариант использования блока, когда требуется объединить несколько (в данном случае две) выходных линии связи. Поскольку в библиотеке отсутствует аналог L-образного соединителя для выходных линий, для этой цели можно использовать блок шины.

Рис. 1.14
