Діалоговий бокс встановлення параметрів.

Цей розділ описує встановлення параметрів моделювання. Параметри встановлюються в діалоговому боксі Simulation Parameter, який можна визвати виконанням команди Parameters з меню Simulation або натисненням клавіш Ctrl – Е.

Таблиця 1. Кнопки діалогового боксу Simulation Parameters.

3.1 Сторінка Solver (метод)

В даній сторінці встановлюються наступні параметри (Рис. 2.1):

· Час початку і кінця моделювання;

· Метод моделювання та його параметри;

· Тип виводу.

Час моделювання

Для зміни початкового і кінцевого часу моделювання необхідно ввести нові значення в полях Start time та Stop time. Початковими є 0с – початковий час та 10с – кінцевий час.

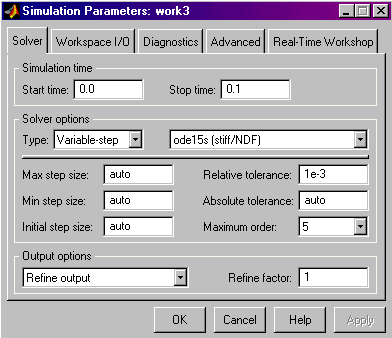

Рис. 2.1. Діалоговий бокс моделювання

Метод

Моделювання моделей Simulink потребує чисельного інтегрування систем звичайних диференціальних рівнянь (ЗДР). У Simulink реалізовано кілька методів для моделювання таких рівнянь. Через відмінність у поведінці динамічних систем одні методи є більш ефективними ніж інші. Для швидкого отримання точних результатів необхідно уважно обрати метод і встановити його параметри.

Існують методи зі змінним і постійним кроком. Методи зі змінним кроком змінюють розмір кроку під час моделювання. Вони передбачають контроль помилки моделювання і визначення перетину нуля. Методи з постійним кроком використовують одне і теж саме значення кроку в процесі моделювання. Вони не передбачають контроль помилки моделювання і визначення перетину нуля.

Параметри по умовчанню

Якщо не вибрати метод, то Simulink обере його з урахуванням типу моделі (з безперервними або дискретними станами):

· Якщо модель має безперервні стани, то використовується метод ode45. Цей метод є дуже хорошим методом загального призначення. Але, якщо відомо, що система є жорсткою и якщо ode45 не дає бажаних результатів, необхідно використовувати ode15s.

Якщо модель не містить безперервних станів, Simulink використовує метод discrete зі змінним кроком. Simulink також дає можливість використовувати метод discrete з фіксованим кроком.
