Робота з блоками.

У MATLAB / Simulink математична модель створюється з блоків. Simulink присвоює кожному блоку унікальне ім’я. Це ім’я користувач може змінити, тобто перейменувати блок.

· Копіювання блоків:

1. Виділіть блок, який необхідно скопіювати

2. Виберіть команду Copy з меню Edit

3. Зробіть активним вікно, в яке необхідно скопіювати блок

4. Виберіть команду Paste з меню Edit

При копіюванні блок отримує теж значення параметрів, що й вихідний блок.

· Переміщення блоків

Для переміщення одного або кількох блоків їх необхідно виділити та перенести в нове положення. Simulink автоматично перемалює лінії зв’язку до блоків, що переміщуються.

· Дублювання блоків всередині моделі

Для копіювання блоків всередині моделі необхідно виконати наступні кроки:

1. Натиснути клавішу Ctrl.

2. Встановити курсор на блок, який буде дублюватись, натиснути ліву клавішу миші і перенести копію блоку в нове положення.

3. Відпустити клавішу миші і клавішу Ctrl.

При дублюванні нові блоки отримують значення всіх параметрів старих блоків.

· Завдання параметрів блоків

Функції, що виконуються блоком, залежать від параметрів блоку. Встановлення значень параметрів блоку виконується в діалоговому вікні блоку. Для виклику діалогового вікна блоку необхідно двічі клацнути на блоці.

· Видалення блоків

Для видалення блоків необхідно виділити блоки, які необхідно видалити і натиснути клавішу Del або Backspace. Можна також використати команду Clear або Cut з меню Edit . Команда Cut записує блоки в буфер. Після цього блоки можна скопіювати назад у модель, використовуючи команду Paste.

· Від’єднання блоку

Для відключення блоку від з’єднувальних ліній необхідно натиснути клавішу Shift і перенести блок у нове положення.

· Зміна орієнтації блоків

У вихідному положенні сигнал проходить через блок зліва направо (зліва – входи, справа – виходи). Для зміни орієнтації виділеного блоку необхідно вибрати наступні команди з меню File:

1. Flip Block – поворот блоку на 180°.

2. Rotate Block – поворот блоку по годинниковій стрілці на 90°.

5. Лінії

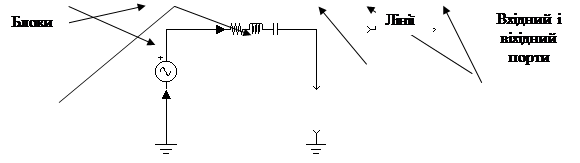

Рис. 1.3.

· Створення лінії між блоками

Для з’єднання вихідного порту одного блоку з вхідним портом іншого блоку необхідно виконати наступні дії:

1. Встановіть курсор всередину вихідного порту блоку. Стрілка заміниться перехрестям.

2. Натисніть і утримуйте ліву кнопку миші.

3. Пересуньте курсор до вхідного порту другого блоку. Курсор необхідно встановити в порт або недалеко від порту або всередину блоку. Перехрестя зміниться подвійним перехрестям.

4. Відпустіть клавішу миші, Simulink замінить символи порту з’єднувальною лінією з відображенням напрямку передачі сигналу.

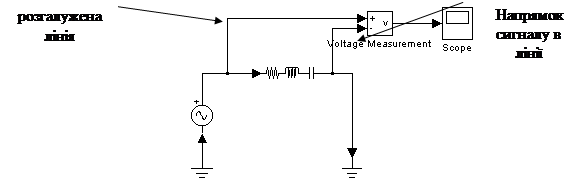

Лінії можна креслити як від вхідного порту до вихідного, так і навпаки, від вихідного порту до вхідного. Крім того, можливо створювати розгалужені лінії. Розгалужена лінія починається на існуючій лінії і передає її сигнал до вхідного порту другого блоку. Як існуюча, так і розгалужена лінії, передають один і той самий сигнал (Рис. 1.4).

Рис. 1.4.

6. Запис моделі.

Для запису моделі необхідно виконати команду Save As з меню File. Simulink записує модель шляхом генерації спеціального файла, що зветься файлом моделі (з розширенням .mdl). Команда Save перезаписує зміст файла, який редагується, Save As – створює новий файл. При запису нового файла необхідно вибрати у відповідних полях вікна, що відкриється, каталог для запису файлу та його ім’я.
