Встановлення розмірів і управління розмірними стилями

Розміри характеризують геометричні величини об’єктів, відстані до них і кути між ними, координати окремих точок. В AutoCAD використовується 11 видів розмірів, які можна розділити на три основні типи: лінійні, радіальні і кутові.

Лінійні розміри – це розміри, що відображують довжину по горизонталі або вертикалі, а також абсолютну довжину об’єкту (паралельні) (рис.52а,б). На базі лінійних розмірів можна будувати розмірні ланцюги і розміри із загальною базою (рис.52в,г).

Розміри проставляються командою головного меню Розміриабо за допомогою кнопок панелі інструментів Розмір (рис.51).

Рис.51 Панель інструментів Розмір

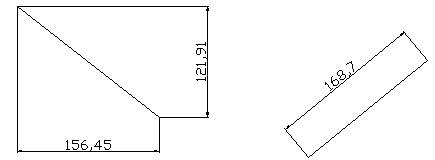

а) Лінійний б) Паралельний

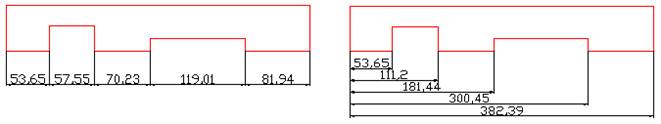

в) Продовжити г) Базовий

Рис.52 Побудова лінійних розмірів

Для побудови розмірного ланцюгу (рис.52в) виконують такі дії (зручно використовувати Панель інструментів Розмір):

Вибрати потрібний тип розміру (кнопка Лінійний) для першого елементу ланцюга

Визначити початок першої і другої виносної лінії і побудувати розмір першого елементу ланцюга

Вибрати кнопку Продовжити

Визначити початок другої виносної лінії і побудувати розмір наступного елементу ланцюга

По закінченні ланцюга натиснути клавішу Enter

Для побудови розмірів із загальною базою (рис.52г) виконують дії, аналогічні написаним вище, тільки замість кнопки Продовжитиобирають кнопку Базовий.

Радіальні розміри – це радіуси і діаметри. Вони проставляються на кола і дуги, на які можна також ставити маркери центру (команда Розміри → Маркер центру або кнопка на панелі інструментів Розмір). Приклади представлені на рис.53.

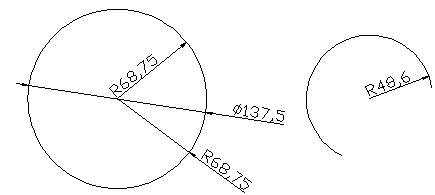

Рис.53 Побудови радіальних розмірів з використанням кнопок Радіус і Діаметр

Кутові розміри – це розміри, які проставляються на пару прямих, відрізків або поліліній і визначають величину кута між ними. Використовуються також для дуг (див. рис.54).

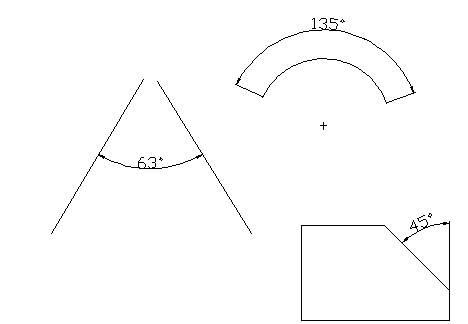

Рис.54 Побудова кутових розмірів

Для редагування розмірних стилів використовується диспетчер розмірних стилів, який викликається командою Розміри → Розмірні стилі або кнопкою на панелі інструментів Розмір(рис.55).

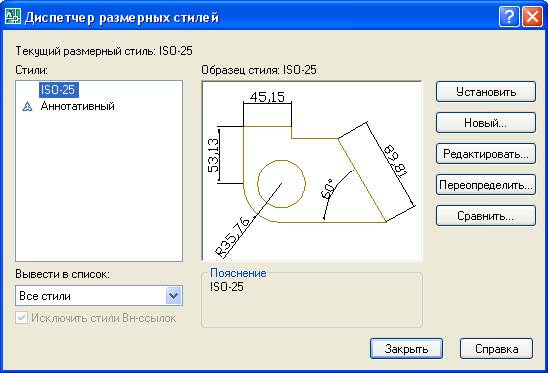

Рис.55 Вікно диспетчера розмірних стилів

При потребі редагування розмірного стилю слід скористатися кнопкою Редагувати, яка відкриває вікно зміни розмірного стилю (рис.56). Тут можна вносити зміни у розмірні і виносні лінії; символи і стрілки; властивості тексту; розміщення тексту і стрілок тощо (див. відповідні вкладки вікна).

Рис.56 Вікно зміни розмірного стилю

Окремо відмітимо такий інструмент як Швидкий розмір. Він викликається командою Розміри → Швидкий розмірабо кнопкою на панелі інструментів Розмір. Запитує лише вказівку контурів, на які необхідно проставити розміри, і вимагає вибрати тип розмірів, що проставляються, шляхом установки відповідного ключа.

Крім вищезазначених типів розмірів існують ще виноски, допуски, ординатні розміри тощо, але ми їх розглядати не будемо.
