Штрихування – це заповнення замкнутої (або умовно замкнутої) області впорядкованим узором, який називається зразком штрихування. Діалогове вікно створення штрихування (рис.46) викликається командою головного меню Креслення → Штрихування або натисканням на піктограму Штрихування
панелі інструментів Креслення.

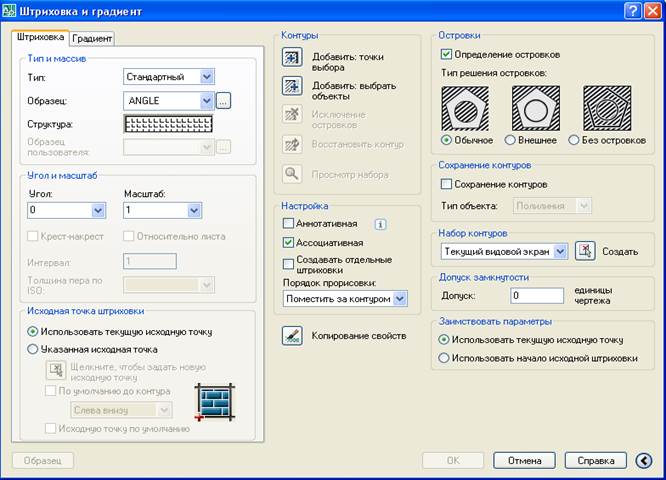

Рис.46 Вікно створення штрихування
Вікно має дві вкладки: Штрихування і Градієнт. В залежності від обраної вкладки область або заштрихується (вкладку Штрихування), або заллється відтінком кольору (вкладка Градієнт).
Порядок виконання команди (див. вкладку Штрихування рис.46):
- Вибрати зразок штрихування (рис.47)
- Задати параметри штрихування (кут і масштабний коефіцієнт)
- Додати: Точки вибору або Вибрати об’єкти. По закінченню вибору натиснути клавішу Enter
- Здійснити попередній перегляд штрихування в разі необхідності (Зразок)
На вкладці Градієнт встановлюються параметри градієнтного заливання виділеного об’єкту, що може складатися з відтінків одного кольору або являти собою плавний перехід з одного кольору в іншій (рис.48).
У разі необхідності внесення змін у заштрихований об’єкт (наприклад, колір штрихування) слід скористатися контекстним меню вибраного об’єкту (пункт Властивості). Приклади штрихування і градієнтного заливання див. на рис.49 і рис.50.

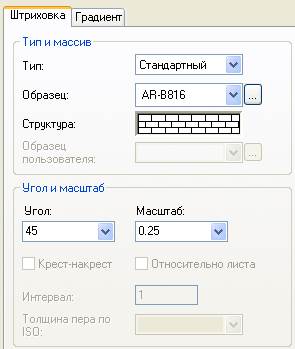

Рис.47 Вікно зразків штрихування

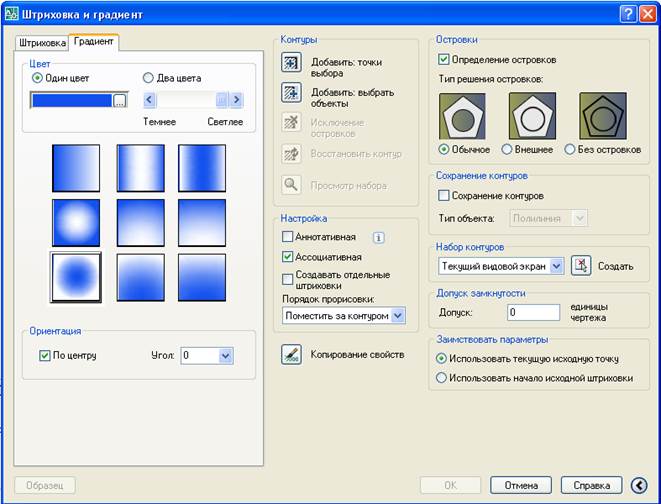

Рис.48 Вікно градієнтного заливання
Рис.49 Приклад штрихування

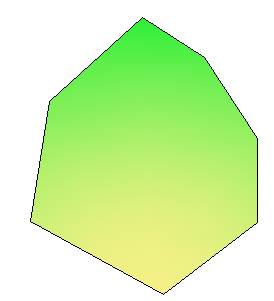

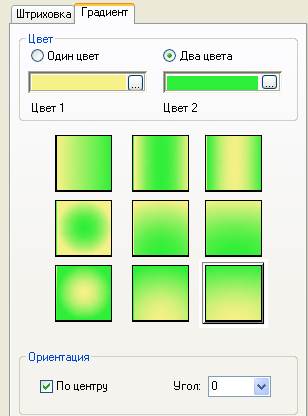

Рис.50 Приклад градієнтного заливання
