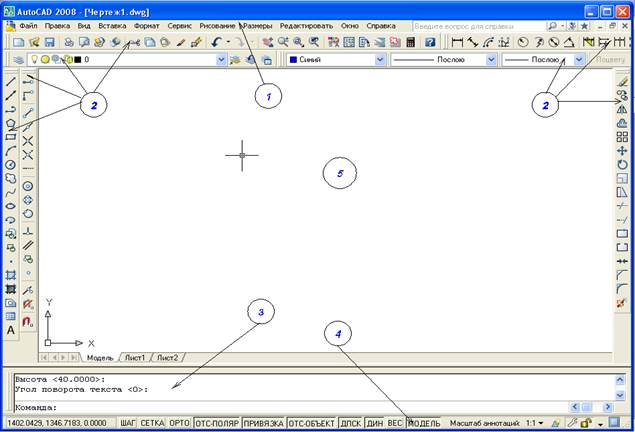

Як всі прикладні програми, що працюють в ОС Windows, робочий стіл користувача AutoCAD складається з таких стандартних елементів (рис.1):
Головне меню
Панелі інструментів, що можуть бути додані або змінені користувачем
Вікно командних рядків
Рядок стану
Графічне поле
Наявність рядка з назвою програми і файлу креслення, а також з кнопками керування вікном програми (див. перший рядок вікна), обов’язкова. Файл креслення має розширення dwg.
Коротко розглянемо елементи робочого столу користувача AutoCAD.
Рядок головного меню за замовчуванням містить 11 пунктів, випадаючі підменю яких дозволяють виконати всі можливі операції, визначені над об’єктами графічного поля:
§ Файл – команди роботи з файлами
§ Правка – інструменти для редагування частин графічного поля, роботи з буфером обміну
§ Вид – команди керування екраном, панорамування, встановлення точки зору, видалення невидимих ліній, зафарбування, управління параметрами дисплея, встановлення необхідних панелей інструментів
§ Вставка – команди вставки блоків, зовнішніх об’єктів, об’єктів інших додатків
§ Формат – команди роботи з шарами, кольором, типами ліній; управління стилем тексту і розмірів; встановлення одиниць вимірювання, границь креслення
§ Сервіс – засоби управління системою, екраном користувача; робота з користувацькою системою координат
§ Креслення – команди креслення
§ Розміри – команди встановлення розмірів і управління параметрами розмірів
§ Редагувати – команди редагування елементів креслення
§ Вікно – багатовіконний режим роботи з кресленнями
§ Підказка – виведення на екран системи гіпертекстових підказок
Панелі інструментівмістять об’єднані за функціями групи команд, які представлені у вигляді піктограм. Якщо установити курсор на піктограмі, то через деякий час поруч з курсором з’явиться назва відповідної команди, а в рядку стану – більш докладний опис. Панелі інструментів можуть бути плаваючими або закріпленими. Розглянемо панелі, що найчастіше використовуються:
§ Стандартна панель – команди для роботи з файлом креслення; редагування елементів графічного поля; скасування або повернення операцій; зміни розмірів і переміщення креслення у режимі реального часу
Рис.2
§ Панель шарів – команди забезпечення роботи з шарами
Рис.3
§ Панель властивостей об’єктів– команди для роботи з кольором, типом і вагою(товщиною) лінії
Рис.4
§ Панель креслення – команди побудови основних графічних примітивів
Рис.5
§ Панель редагування – команди копіювання, вставки, видалення, розмноження, перенесення, повертання, масштабування, дзеркального відображення об’єктів, а також команди ФАСКА і СПРЯЖЕННЯ
Рис.6
§ Панель об’єктної прив’язки – команди точного обчислення координат графічних об’єктів з ціллю приєднання до них нових об’єктів
Рис.7
§ Панель розмірів – команди встановлення розмірів, винесень, допусків і керування стилями їх відображення
Рис.8
§ Панель користувацької системи координат (КСК) – команди зміщення нерухомої світової системи координат у потрібному напрямку під потрібним кутом
Рис.9
Вікно командних рядків –інтерактивний засіб діалогу користувача з програмою (призначене для введення команд і виведення підказок та повідомлень AutoCAD).
Рядок станузнаходиться в нижній частині робочого столу AutoCAD і містить поточні координати курсору, а також кнопки увімкнення або вимкнення режимів креслення:
- SNAP (КРОК) – покрокова прив’язка курсору;
- GRID (СІТКА) – відображення сітки;
- ORTHO (ОРТО) – ортогональний режим;
- POLAR (ПОЛЯР) – режим полярного відстеження;
- OSNAP (ПРИВ’ЯЗКА) – режим об’єктної прив’язки;
- OTRCK (СПОСТЕРЕЖЕННЯ) – режим відстеження при об’єктній прив’язці;
- LWT (ТОВЩИНА ЛИНИ) – режим відображення ліній відповідно до товщини.
- MODEL/PAPER (МОДЕЛЬ/ЛИСТ) – перехід від простору моделі до простору листа і навпаки.
Графічне поле– це графічний простір для виконання креслень, у якому покажчик миші перетворюється із стрілки на перехрестя.
Рис.3
Рис.4
Рис.5
Рис.6
Рис.7
Рис.8
Рис.9
