Произвольный граф можно задать совокупностью двух множеств – множество вершин и множество ребер. Вторым способом задания графа является представление его с помощью матрицы.
Матрица связности имеет вид квадратной таблицы, в которой представлены отношения между вершинами, где элемент матрицы – это количество связей (ребер или дуг) для других двух вершин. Если вершины смежные, то ячейка таблицы примет значение 1, если вершины соединены краевыми ребрами, то ячейка таблицы примет значение 2. Так для графа, представленного на рис.1 матрица связности будет иметь вид таблицы.
A
B
C
D
E
A
B
C
D
E
Из таблицы видно, что наибольшая лок. степень у вершины E: P(E)=4, у всех остальных вершин лок. степень равна 3.
Для того чтобы включенную в структуру модель представить в виде графа не структурную (количественную или текстовую) информацию довольно часто любому ребру (или любой вершине) рассматриваемого графа приписывают некоторый вес.
Граф, ребра (вершина) которого приписаны весу, называется взвешенными. Вес неудобно располагать на чертеже и схеме, поэтому взвешенный граф лучше представить в виде матрицы, такие матрицы называются матрицами весовых соотношений.

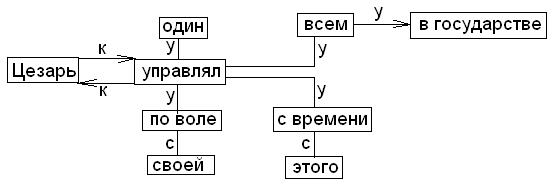

Пример: Составить взвешенный граф предложения: “С этого времени Цезарь один управлял всем в государстве по своей воле”.
В этом графе вершинами будут члены предложения, дуги синтетической связи между ними, причем вес приписан и вершинам и дугам, чтобы указать направление дуги в матрице используется знак “+” и “-“ (“+” - главное слово, “-“ -зависимое) связи, которую нужно отразить.
у – управление
с – согласные
к – координация
ПРАКТИЧЕСКАЯ ЧАСТЬ.
Моделирование физической и биологической задачи.

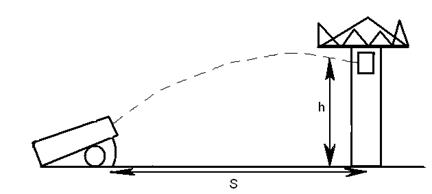

Задача о пушке, которой надо попасть в крепость.
Известна высота башни h и расстояние S до неё. Найти угол , при котором снаряд из пушки попадёт в башню на высоте h.
Решение.
(см в лекциях)
Горизонтальное и вертикальное смещение снаряда за время t описывается формулами:
где - ускорение свободного падения = 9.8 и - начальная скорость вылета снаряда.
Выразим t из первой формулы и подставим во вторую:
Задача сводится к решению методом половинного деления где . Метод половинного деления или аналог в артиллерийском приёме (пристреле) – одно положение выше цели, второй выстрел ниже цели.
Алгоритм метода половинного деления смотри в численных методах.
{расчёт новой высоты при новом промежуточном угле}
end;
write('Угол =',a); {вывод полученного угла}
readkey;
end.
Например, угол, при котором пушка попадёт на высоту 5, на расстоянии 10 при начальной скорости 20 равен 34 градуса.
Задания:
Найти необходимый угол выстрела, при скорости вылета снаряда 20, на расстояние 5, чтобы снаряд попал в цель на высоте 5.
Найти необходимый угол выстрела, при скорости вылета снаряда 15, на расстояние 5, чтобы снаряд попал в цель на высоте 5.
Найти необходимый угол выстрела, при скорости вылета снаряда 20, на расстояние 10, чтобы снаряд попал в цель на высоте 15.
Сделайте вывод о зависимости между необходимым углом и скоростью вылета снаряда;
Сделайте вывод о зависимости между необходимым углом и расстоянием до цели;
Сделайте вывод о зависимости между необходимым углом и высотой цели;
Сделайте вывод о зависимости между всеми параметрами модели.
Задача о кроликах и лисах.
На некотором острове живут лисы и кролики. Кролики питаются травой, а лисы кроликами. Экологи пересчитывают кроликов и лис и сделали вывод:
1. Коэффициент прироста числа кроликов зависит от колебания погоды (холодная или тёплая) и колеблется от 3.2 до 4.7
2. Коэффициент прироста числа лис при избытке крольчатины колеблется от 5.2 до 5.7. При недостатке прирост пропорционален приросту кроликов.
3. Коэффициент пропорциональности =50
Требуется установить, как меняется численность кроликов, и лис с течением времени.
Построение модели и схему взаимодействия лис и кроликов смотри в лекциях.
Текст задачи на Pascal:
program n2;
uses crt;
var i,n:integer;
m,m1,l1,l,
k,a:real;
begin
clrscr;
write('vvedite kolichestvo let');
readln(n);
write('vvedite nachalnoe kolichestvo krolikov');
readln(m);
write('vvedite nachalnoe kolichestvo lis');
readln(l);
write('vvedite koefficient prirista krolikov');
readln(k);
write('vvedite koefficient prirista lis');
readln(a);
for i:=1 to n do
begin
m1:=(1+k)*m-50*l;
if a<(m1-m)/50 then l1:=(1+a)*l else l1:=(1+(m1-m)/50)*l;
l:=l1;
m:=m1;
end;
writeln('kolichestvo lis = ',l);
writeln('kolichestvo krol = ',m);
readkey;
end.

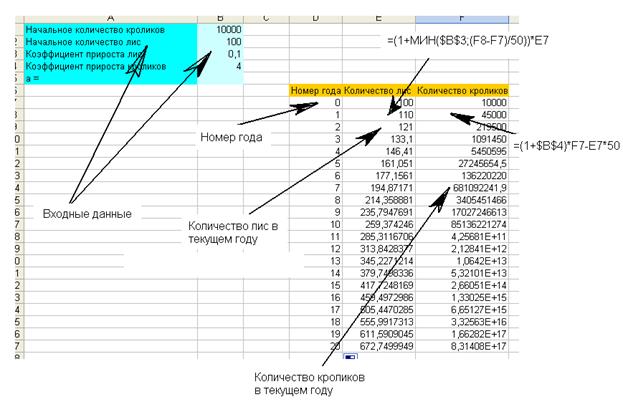

Решение в Excel:
На рисунке видно, что в ячейки B1-B4 вводим исходные данные. В ячейку E8 вводим формулу =(1+МИН($B$3;(F8-F7)/50))*E7 затем растягиваем ячейки вниз на необходимое количество лет (в данном примере 21 год; от 0 до 20). В ячейку =(1+$B$4)*F7-E7*50 и аналогично растягиваем. В результате в ячейках E7-E27 получим количество лис в соответствующих справа годах. В F7-F27 – количество кроликов. Например, видно, что при начальном количестве кроликов = 10000, при количестве лис = 100, и коэффициентах роста для кроликов = 4 и лис =0,1 количество кроликов через 10 лет будет 85136221274 а лис 259.
Задания:
Исследуйте по модели количество кроликов и лис при начальном количестве 1000 кроликов. Что произошло? В чём погрешность модели?
Исследуйте по модели количество кроликов и лис при начальном количестве 10000 кроликов и различных коэффициентах роста кроликов и лис. Сделайте выводы.
Сделайте выводы о взаимосвязи между различными параметрами.

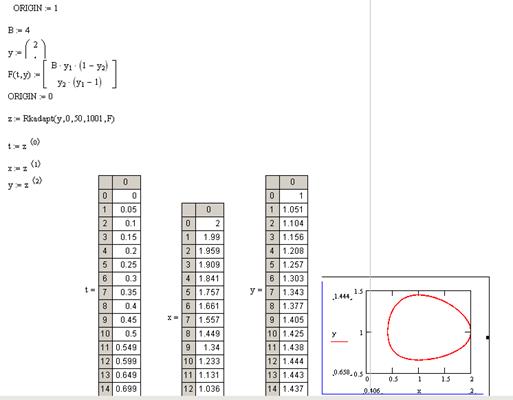

Моделирование в среде MathCAD задачи «Хищники и жертвы».
Составим по данной математической модели программу на языке MathCAD (см. теорию), и определим колебания числа жертв и хищников, решив нелинейные дифференциальные уравнения:
- ускорение свободного падения = 9.8 и
- начальная скорость вылета снаряда.
. Метод половинного деления или аналог в артиллерийском приёме (пристреле) – одно положение выше цели, второй выстрел ниже цели.
{столбец неизвестных}
