Пакет моделирования электрических систем SimPower

Пакет SimPowerSystems является, как и SimMechanics, расширением среды MATLAB. Он работает под управлением Simulink, используя тот же способ визуального компонентного программирования с использованием «энергетических» компонентов.

SimPowerSystems является современным инструментом проектирования, позволяющим ученым и инженерам быстро и легко строить и исследовать модели энергетических систем. Используемый графический ввод информации дает возможность задать топологию электрической цепи. Анализ может включать взаимодействие электрической цепи с механическими, тепловыми, управляющими и другими элементами. Это возможно потому, что все электрические части модели взаимодействуют с обширной Simulink библиотекой моделирования.

Библиотеки SimPowerSystems содержат модели типового энергетического оборудования типа источников энергии, трансформаторов, линий передачи энергии и силовой электроники. Все модели хорошо проработаны и их достоверность весьма высока.

С точки зрения моделирования технических систем следует особенно выделить библиотеку, включающие модели различных электрических машин – постоянного тока, синхронных, асинхронных. Возможность объединения в единой схеме блоков SimPowerSystems и блоков Simulink открывает возможности исследования как самих машин, так и сложных систем электропривода.

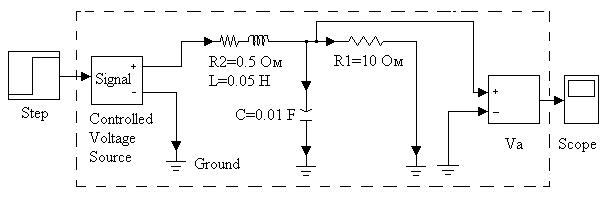

В качестве примера на рис. 5.6. представлена схема набора модели для получения переходной функции простой электрической цепи в пакете SimPowerSystems. Часть рисунка, обведенная пунктиром, относится к энергетической части схемы, и включает элементы, передающие мощность. Эти элементы входят в библиотеки SimPowerSystems. Модель ступенчатого входного воздействия (Step) и модель индикатора (Scope) взяты из библиотек Simulink. В результате, источник постоянного напряжения управляется входным сигналом. Выходное напряжение также преобразуется в сигнал и подается на индикатор. Блоки управляемого источника и измерителя выполняют роль интерфейсов между информационной и энергетической частями модели.

Рис. 5.6. Схема моделирования электрической цепи
в пакете SimPowerSystems
