ИНСТРУМЕНТЫ ФОРМООБРАЗОВАНИЯ

К инструментам Формирования относятся операции Сварить(Weld), Обрезать(Trim), Пересечение(Intersect), Упростить(Simplify), Задние минус передние(Front Minus Back), Передние минус задние(Back Minus Front).

Операция, при которой у указанно­го объекта удаляются части, перекрываемые выделенным объектом, называется обрезкой. При выполнении операции Обрезать в роли «формы для высечки», которая отсекает ненужные части указанных объектов, может выступать любой объект и даже совокупность объектов CorelDraw.

В совокупностях и выделенных, и указанных объектов мо­жет быть несколько объектов. Если перед выполнением обрезки выде­лено несколько объектов, то «форма для высечки» составляется как резуль­тат объединения этих объектов.

В состав совокупности указанных объектов могут входить не только индивидуальные объекты, но и их группы. Это очень удобно при необходи­мости удалить отдельные части стандартных изображений из библиотеки клипарта.

При выполнении любой из операций формообразования с помощью пристыковываемого окна Формирование открываются элементы управления, выделяются объекты, устанавливаются флажки режимов сохранения, выполняется щелчок на кнопке операции и при нажатой клавише Shift выделяются объекты из совокупности указанных. При щел­чке на кнопке Быстрая сварка, обрезка и т.д. на панели атрибутов сово­купность выделенных объектов составляется из всех выделенных объектов рисунка, кроме последнего, который играет роль указанного объекта. Все исходные объекты сохраняются.

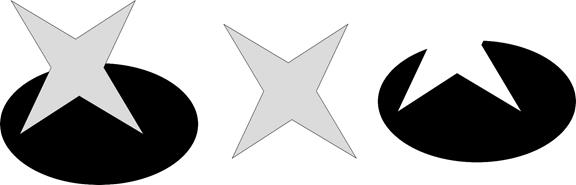

Ниже на рис.18 представлены результаты пересечения двух объектов: звезды и овала. Причём в качестве первого выделенного объекта выступала звезда, а в качестве второго, над которым производились преобразования Обрезать – овал.

Рис. 18

Получившийся в результате обрезки объект наследует атрибуты заливки и обводки указанного объекта. Если указанных объектов несколь­ко, то и в результате обрезки в общем случае получится несколько объектов, каждый из которых унаследует атрибуты своего родительского объекта из совокупности указанных.
