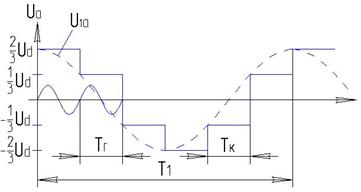

Построим график напряжения на одной из фаз (фазе а).

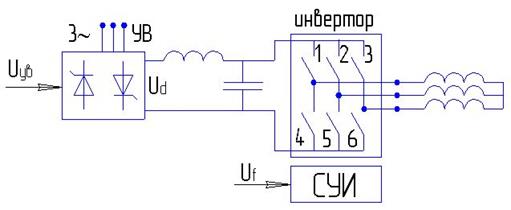

Процесс коммутации ключей в инверторе может происходить с управляемой частотой, которая задается управляемым входом U¦.
Тк – период коммутации.
Uув определяет величину амплитуды, так как
Для обоих параметров Uув и U¦ существуют отдельные входа.
, где ¦Г – первая гармоника, ¦1 – шестая гармоника.
Высшие гармоники также создают вращающиеся магнитные поля, но с кратными скоростями.
Высшие гармоники мешают работать двигателю, создавая дополнительный нагрев, поэтому от них следует избавляться. Ранее это было нереализуемо, так как тиристорные преобразователи требуют большой энергии для запирания, а значит большими будут и потери. Прорыв в этой области связан с появлением IGBT.
IGBT – биполярный транзистор с изолированным затвором. Включение/выключение с частотой 1…5 мкс Þ малы потери; существует возможность выключения.
¦ком=30 кГц.
Принцип формирования выходного напряжения сходен с принципом используемым в преобразователях ШИМ.
w0е>w01>w02>w03
при уменьшении w0.
Увеличение Мк при уменьшении w0 ведет к большим потерям.
Меняя Uув можно изменять амплитуду.
Можно обеспечить постоянство Мк на искусственных характеристиках, если , это предписывает согласованное управление напряжением и частотой: - закон частотного управления, которое позволяет формировать характеристики АД такими же, как и у ДПТ.
w0е>w01>w02>w03>…>w0i>…
Увеличение частоты вращения выше основной (номинальной) должно сопровождаться увеличением напряжения, запасы которого обычно ограничены напряжением сети.
Выйти во II зону возможно, если научиться ослаблять главный магнитный поток в зазоре. Это возможно в векторных замкнутых системах регулирования.
DР – потери энергии из-за скольжения ротора относительно поля статора.
В силу одинаковости наклона при частотном способе регулирования потери будут одинаковы на всех искусственных характеристиках и равны потерям на естественной характеристике.
