Выполнение исследования электромеханической системы с использованием пакета Control System Toolbox.


Дата добавления: 2015-09-15; просмотров: 797; Нарушение авторских прав




Для математического описания системы в подклассе ss необходимо выбрать координаты состояния из пятерки уравнений, записанных в пункте 3.

После выбора координат состояния переходят к записи уравнений состояния системы.

По этим уравнениям записывают четверку матриц (А, В, С, D), входящих в подкласс ss.

Для составления матрицы С выбирают наблюдаемые переменные.

Матрица D называется дополнительной и содержит компоненты наблюдаемых координат, получаемых из внешних возмущений, поэтому в данном случае она равна 0.

Результатом выполнения оператора eig является вывод собственных значений характеристического уравнения системы, по которым можно дать первоначальную оценку о колебательности системы. Если среди собственных значений системы имеются комплексные значения, то действительная их часть указывает на степень затухания, а мнимая на частоту затухания колебаний.

Результатом выполнения оператора damp является вывод собственных значений характеристического уравнения системы, коэффициента демпфирования системы и частоты колебаний системы по которым можно дать более полную оценку о колебательности системы.

Результатом выполнения оператора step является вывод графика реакции системы на ступенчатое воздействие.



Математическое описание системы выполняется в подклассе ss. Определяются частоты колебаний и степень демпфирования (оператор damp), получаются кривые переходных процессов (оператор step) для системы тиристорный преобразователь – двигатель (Т-Д), отсоединенной от исполнительного механизма.



Выбор уравнений необходимых для описания системы:

1.

2.

3.



Выбор координат состояния:

1.

2.

3.



Составление уравнений состояний системы:

1.

2.

3.



Составление матриц А, В, С, D :



, , ,



Запись матриц А, В, С, D в числовой форме в подклассе ss:



>> a=[-1/0.05 0 0; 1/0.14 -0.5/0.14 -1.046/0.14; 0 1.046/0.3 0]



a =



-20.0000 0 0

7.1429 -3.5714 -7.4714

0 3.4867 0

>> b=[(25/0.05)*8.845; 0; 0]



b =



1.0e+003 *



4.4225



>> c=[1 0 0; 0 1 0; 0 0 1]



c =



1 0 0

0 1 0

0 0 1



>> d=0



d =





>> sys11=ss(a,b,c,d)



a =

x1 x2 x3

x1 -20 0 0

x2 7.143 -3.571 -7.471

x3 0 3.487 0



b =

u1

x1 4423

x2 0

x3 0



c =

x1 x2 x3

y1 1 0 0

y2 0 1 0

y3 0 0 1



d =

u1

y1 0

y2 0

y3 0



Результат выполнения операторов eig, damp, step:



>> eig(a)



ans =

-1.7857 + 4.7814i

-1.7857 - 4.7814i

-20.0000

>> damp(sys11)



Eigenvalue Damping Freq. (rad/s)



-1.79e+000 + 4.78e+000i 3.50e-001 5.10e+000

-1.79e+000 - 4.78e+000i 3.50e-001 5.10e+000

-2.00e+001 1.00e+000 2.00e+001

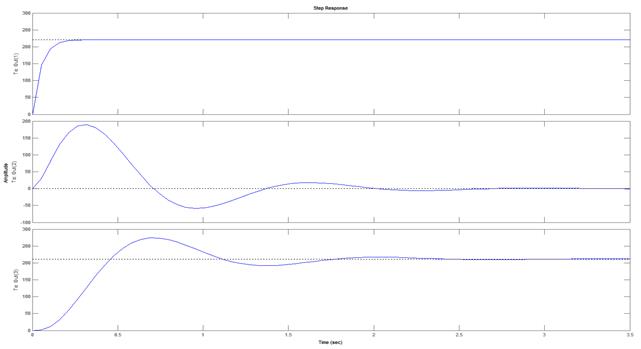

>> step(sys11)





Математическое описание системы выполняется в подклассе ss. Определяются частоты колебаний и степень демпфирования (оператор damp), получаются кривые переходных процессов (оператор step) для механизма, отсоединенного от электропривода.



Выбор уравнений необходимых для описания системы:

1.

2.

3.



Выбор координат состояния:

1.

2.

3.



Составление уравнений состояний системы:

1.

2.

3.



Составление матриц А, В, С, D :



, , , D = 0



Запись матриц А, В, С, D в числовой форме в подклассе ss:

>> a=[0 0 -(10000/(40*40))/0.3; 0 0 -40*(10000/(40*40))/150; 1 40 0]



a =



1.0e+004 *



0 0 -3.3333

0 0 -0.2667

0.0001 0.0040 0



>> b=[1/0.3 0; 0 1/150; 0 0]



b =



3.3333 0

0 0.0067

0 0



>> c=[0 0 1]



c =



0 0 1



>> d=0



d =





>> sys12=ss(a,b,c,d)



a =

x1 x2 x3

x1 0 0 -3.333e+004

x2 0 0 -2667

x3 1 40 0

b =

u1 u2

x1 3.333 0

x2 0 0.006667

x3 0 0



c =

x1 x2 x3

y1 0 0 1



d =

u1 u2

y1 0 0



Результат выполнения операторов eig, damp, step



>> eig(a)



ans =



1.0e+002 *



0 + 3.7417i

0 - 3.7417i



>> damp(sys12)



Eigenvalue Damping Freq. (rad/s)



0.00e+000 -1.00e+000 0.00e+000

0.00e+000 + 3.74e+002i 0.00e+000 3.74e+002

0.00e+000 - 3.74e+002i 0.00e+000 3.74e+002

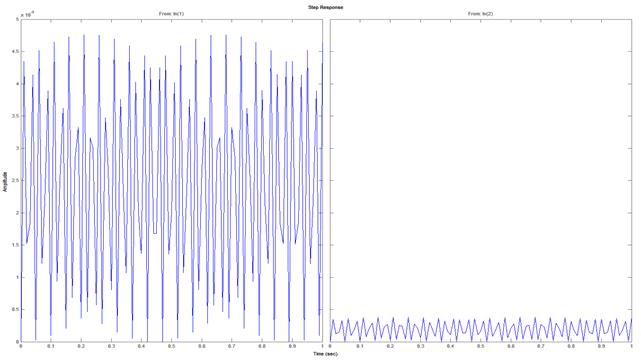

>> step(sys12,0.01:1)





Математическое описание системы выполняется в подклассе ss. Определяются частоты колебаний и степень демпфирования (оператор damp), получаются кривые переходных процессов (оператор step) для полной двухмассовой электромеханической системы.

Выбор уравнений необходимых для описания системы:

1.

2.

3.

4.

5.



Выбор координат состояния:

1.

2.

3.

4.

5.



Составление уравнений состояний системы:

1.

2.

3.

4.

5.





Составление матриц А, В, С :





, ,



Запись матриц А, В, С в числовой форме в подклассе ss:



>> a=[-1/0.05 0 0 0 0; 1/0.14 -0.5/0.14 -1.046/0.14 0 0;

0 1.046/0.3 0 0 -6.25/0.3; 0 0 0 0 -40*6.25/0.3;0 0 1 40 0]



a =



-20.0000 0 0 0 0

7.1429 -3.5714 -7.4714 0 0

0 3.4867 0 0 -20.8333

0 0 0 0 -833.3333

0 0 1.0000 40.0000 0



>> b=[(25/0.05)*8.845 0; 0 0; 0 0; 0 (4.707*40)/150; 0 0]



b =



1.0e+003 *



4.4225 0

0 0

0 0

0 0.0013

0 0





>> c=[1 0 0 0 0; 0 1 0 0 0; 0 0 1 0 0; 0 0 0 1 0; 0 0 0 0 1]



c =



1 0 0 0 0

0 1 0 0 0

0 0 1 0 0

0 0 0 1 0

0 0 0 0 1



>> d=0



d =





>> sys13=ss(a,b,c,d)



a =

x1 x2 x3 x4 x5

x1 -20 0 0 0 0

x2 7.143 -3.571 -7.471 0 0

x3 0 3.487 0 0 -20.83

x4 0 0 0 0 -833.3

x5 0 0 1 40 0



b =

u1 u2

x1 4423 0

x2 0 0

x3 0 0

x4 0 1.255

x5 0 0



c =

x1 x2 x3 x4 x5

y1 1 0 0 0 0

y2 0 1 0 0 0

y3 0 0 1 0 0

y4 0 0 0 1 0

y5 0 0 0 0 1



d =

u1 u2

y1 0 0

y2 0 0

y3 0 0

y4 0 0

y5 0 0



Результат выполнения операторов eig, damp, step

>> eig(a)



ans =



1.0e+002 *



-0.0000 + 1.8263i

-0.0000 - 1.8263i

-0.0179 + 0.0478i

-0.0179 - 0.0478i

-0.2000

>> damp(sys13)



Eigenvalue Damping Freq. (rad/s)



-1.79e+000 + 4.78e+000i 3.50e-001 5.10e+000

-1.79e+000 - 4.78e+000i 3.50e-001 5.10e+000

-2.00e+001 1.00e+000 2.00e+001

-8.72e-007 + 1.83e+002i 4.78e-009 1.83e+002

-8.72e-007 - 1.83e+002i 4.78e-009 1.83e+002



>> step(sys13,0:0.01:2)

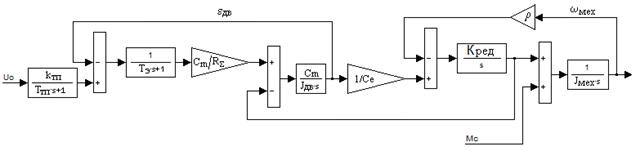

6. Общий вид структурной схемы двухмассовой электромеханической системы с передаточными функциями:

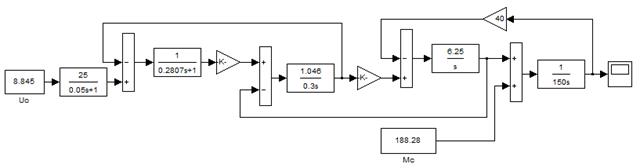

И с числовыми коэффициентами:





По результатам моделирования пунктов 5.1, 5.2, 5.3 видно, что система тиристорный преобразователь – двигатель (Т-Д), отсоединенной от исполнительного механизма является устойчивой.

Механизм, отсоединенный от электропривода, находится на границе устойчивости, что выражается в незатухающих синусоидальных колебаниях постоянной амплитуды.

Полная двухмассовая электромеханическая система является устойчивой, хотя и имеет несколько возросшую частоту колебаний, что связано с учетом исполнительного механизма.

Вывод:

В данном разделе проведен анализ для двигателя постоянного тока независимого возбуждения с якорным управлением по схеме тиристорный преобразователь – двигатель. Выполнено исследование электромеханической системы с использованием пакета Control System Toolbox.Составлено математическое описание системы. Определены частоты колебаний и степень демпфирования, получены кривые переходных процессов для вариантов:

· В системе тиристорный преобразователь – двигатель (Т-Д), отсоединенной от исполнительного механизма.

· В механизме, отсоединенном от электропривода.

· В полной двухмассовой электромеханической системе.

В результате было определено, что данная система является устойчивой.





<== предыдущая лекция | следующая лекция ==>
Выполнение моделирования динамических процессов при номинальном напряжении якоря и моменте нагрузки равном номинальному моменту двигателя (приведенном к валу двигателя). | Расчётная схема двухмассовой электромеханической системы (момент нагрузки приложен к валу исполнительного механизма)
