В состав сети стандарта TETRA входят следующие основные элементы.
- базовая приемо-передающая станция (BTS) - обеспечивает связь в определенной зоне (ячейки). БС выполняет основные функции, связанные с передачей радиосигналов: соединение из МС, шифрование линий связи, пространственно-разнесенный прием, управление исходной мощностью мобильных радиостанций, управление радиоканалами;
- устройство управления БС (BCF) - элемент сети с возможностями коммутации, которая руководит несколькими БС и обеспечивает доступ к внешним сетям ISDN, PSTN, PDN;
- контролер БС (BSC) - элемент сети с большими в сравнении с устройством BCF коммутационными возможностями, который разрешает обмениваться данными между несколькими BCF. Так же, как и BCF, обеспечивает доступ к внешним сетям. BSC имеет гибкую модульную структуру, которая разрешает использовать большое количество интерфейсов разного типа. В сетях TETRA контролеры БС могут выполнять функции соединения с другими сетями TETRA и управление централизованными БД;
- ДП - устройство, которое подключается к контролеру БС по проводной линии и обеспечивает обмен информацией между оператором (диспетчером сети) и другими пользователями сети;
- мобильная станция (MS);
- стационарная радиостанция (FRS - Fixed Radio Station) - PC, которая используется абонентом в определенном месте.
- терминал ТОЭ - терминал, который подключается к УУ базовой станцией BCF и предназначенный для контроля за состоянием системы, проведение диагностики неисправностей, учета тарификационной информации и т.п. С помощью таких терминалов реализуется функция управления ЛС (LNM - Local Network Management).
Благодаря модульному принципу разработки оборудования, ТСС стандарта TETRA могут быть реализованы с разными иерархическими уровнями и разной географической длиной (от локальных до национальных). Функции управления БД и коммутации распределяются по всей сети, которая обеспечивает быструю передачу вызовов и сохранение ограниченной трудоспособности сети даже при потере связи с ее отдельными элементами.
На национальном или региональном уровне структура сети может быть реализована на основе сравнительно небольших подсетей TETRA, соединенных друг с другом с помощью межсистемного интерфейса ISI для создания общей сети. Под подсетью, по обыкновению, понимают автономную сеть и сеть, которая самосогласовывается. При этом возможно централизованное управление сетью. Вариант построения такая сеть показана на рис. 8.10.
Рисунок 8.10 - Структура сети национального или регионального уровня

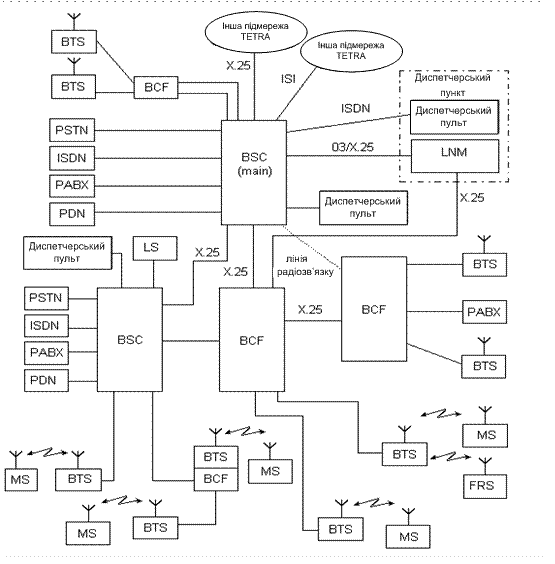

Каждая подсеть TETRA выполняет свои функции управления и коммутации, а также предоставляет возможность для централизованного управления сетью более высокого уровня. Структура подсети зависит от трафика, а также от требований по эффективности установления связи. Вариант сложной конфигурации сети стандарта TETRA показан на рис. 8.11.
В ТСС стандарта TETRA предполагаются разные способы обеспечения отказоустойчивости, что разрешает в случае отказа отдельных элементов сети сохранять полную или частичную трудоспособность, возможно, с ухудшением ряда параметров, таких как время установления соединения и т.д. Для сетей национального уровня, как правило, используется несколько альтернативных маршрутов соединения сетей регионального уровня, путем соединения контролеров БС. Кроме этого, для региональных сетей предполагается взаимное копирование БД в контролерах БС.

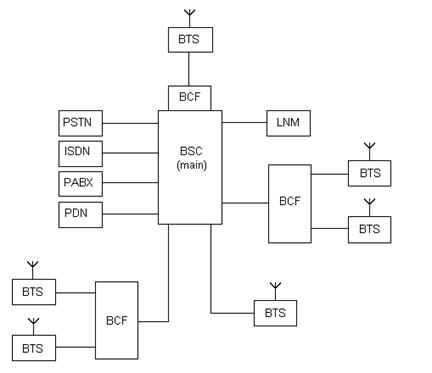

В случае, если не нужно резервирование каналов, возможно и достаточно создание подсети по конфигурации звезды (рис. 8.12).
Рисунок 8.12 -Подсеть TETRA, построенная по конфигурации звезды

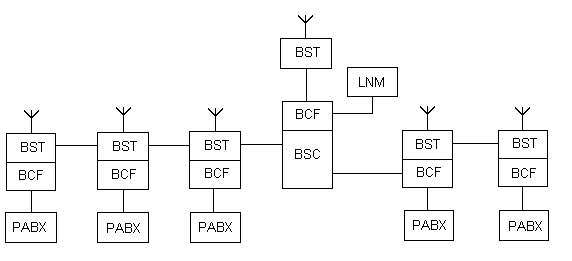

При использовании линейных трактов подсеть TETRA может быть реализована в виде длинной линии (цепи). В этом случае каждый модуль УУ базовой станции BCF (Base Station Control Function) рядом с необходимой дальностью связи обеспечивает локальный доступ к внешним сетям (рис. 8.13).
Рисунок 8.13 - Конфигурация подсети стандарта TETRA в виде цепи

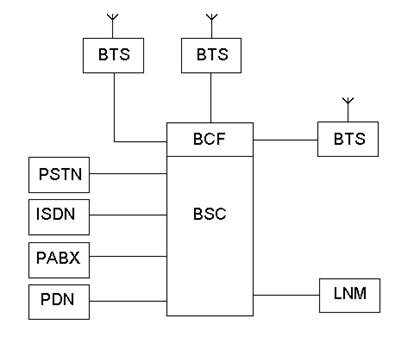

Простейшая конфигурация подсети TETRA (рис. 8.14 ) включает только один модуль BCF.
Рисунок 8.14 - Конфигурация TETRA с одним модулем BCF
Кроме того, для соединения сетей TETRA применяется и стандартный межсистемный интерфейс (ISI). Структура подсети зависит от трафика и требований к эффективности и доступности. Поэтому в одних случаях она может быть простая, в других, когда элементы сети связаны один из одним многочисленными каналами связи, сравнительно сложной. Если не нужно резервирование каналов, оптимальная конфигурация звезды. При использовании линейных трактов лучше всего решение - структура цепи. В этом случае каждый модуль устройства управления базовой станцией обеспечивает как необходимую дальность радиосвязи, так и локальный доступ к внешним сетям (телефонные сети общего пользования, АТС ведомств). Простейшая конфигурация сети включает лишь один такой модуль.
