Структура радиоинтерфейса системы TETRA

TETRA представляет собой транкинговую систему связи, основанную на технических решениях и рекомендациях стандарта GSM. Радиоканалы разнесены с интервалом 25 кГц. Дуплексный разнос радиоканалов для передачи и приема - 10 МГц. В системе использованная технология временного деления каналов (TDMA) - в одной частотной полосе последовательно отводится время для передачи четырех логических каналов. Структуру временных канальные интервалы приведены на рис. 8.15. Эти четыре канальных интервала (слоты) образовывают TDMA-кадры. Сообщения передаются мультикадрами продолжительностью 1,02 с. Мультикадр содержит 18 TDMA-кадров, один из которых - контрольный. TDMA-кадр состоит из четырех временных пакетов по 510 бит каждый. 432 бита в пакете (два блока по 216 бит) относятся к информационному сообщению. Внутри пакета - синхропоследовательность SYNCH для синхронизации и настройки адаптивного канального еквалайзера в приемнике. Кроме того, пакеты в восходящем канале содержат интервал PA (Power Amplifier), предназначенный для установки мощности излучения. В этом случае в конце пакета размещается защитный интервал GP (Guard period) продолжительностью 0,167 мс (эквивалентно времени передачи 6 бит), что исключает перекрытие соседних пакетов.

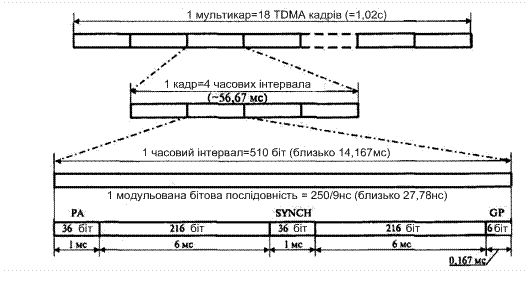

Рисунок 8.15 - Структура временных канальных интервалов

Для преобразования речи в стандарте TETRA V+D используется кодек с алгоритмом CELP. Скорость цифрового языкового потока на выходе кодека составляет 4,8 кбит/с. До поступления на вход модулятора, к речевому потоку прибавляется корректирующий код, после чего делается межблоковое перемеживание. Общая скорость цифрового потока данных после кодирования и включение служебной информации – 36 кбит/с. Однако благодаря применяемой в системе QPSK модуляции (дифференциальная квадратурная фазовая модуляция) частота модуляции каждой несущей вдвое меньше – 18 кбит/с. Снижение скорости передачи вдвое объясняется тем, что каждый из элементов сигнала с ДОФМ содержит два бита информации (используется алфавит из четырех символов: ±π/4, ±3π/4, каждому из которых отвечают два бита: 00, 01, 10 или 11).
