Логические элементы ИЛИ-НЕ / ИЛИ

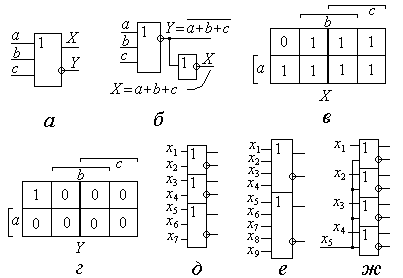

По существу, эти элементы являются элементами ИЛИ с двумя выходами - прямым и инверсным. Поэтому они реализуют одновременно дизъюнкцию и инверсию дизъюнкции от одного и того же множества входных сигналов и описываются одноимёнными логическими функциями. Так на рис.1.18,а показано УГО элемента 3ИЛИ-НЕ / 3ИЛИ и условные графические обозначения микросхем серии К500, содержащих подобные логические элементы. На рисунке также приведены карты Карно выходных функций указанного элемента, функциональная эквивалентная его схема (рис.1.18,б) и УГО микросхем К500ЛМ105 (рис.18,д), К500ЛМ109 (рис.1.18,е) и К500ЛМ101 (рис.1.18,ж). Следует отметить, приведённый вариант функциональной схемы не единственный - вместо элемента 3ИЛИ-НЕ может быть использован элемент 3ИЛИ и также элемент НЕ. По условным графическим обозначениям перечисленных микросхем нетрудно уяснить, что ИМС К500ЛМ105 содержит три независимых элемента: два элемента 2ИЛИ-НЕ/ 2ИЛИ и один элемент 3ИЛИ-НЕ /3ИЛИ.

Аналогично можно уяснить состав микросхемы К500ЛМ109

(рис.1.18,е).

Обратите внимание на УГО микросхемы К500ЛМ101(рис.1.18,ж). Микросхема содержит 4 однотипных элементов типа 2ИЛИ-НЕ /2ИЛИ с раздельными выходами и с одним общим входом х₅. Если сигнал по этому входу х₅ = 0, то микросхему можно рассматривать как набор из 4-х элементов НЕ и, в то же самое время, как набор из четырёх повторителей сигналов по входам х₁, х₂, х₃ и х₄. Если же х₅ = 1, то независимо от значений других входных сигналов на прямых выходах установятся сигналы лог.1, а на инверсных выходах сигналы лог.0. Таким образом, каждый элемент в микросхеме играет роль управляемого инвертора-повторителя.

Дополнительно отметим, что в серии К500 имеются логические элементы вида ИЛИ-И-НЕ/ИЛИ-И, например микросхема К500ЛК117. Это - практически, аналог микросхемы К500ЛС118 (рис.1.17,г) с тем отличием, что каждый элемент 2-2ИЛИ-2И имеет прямой и инверсный выходы.

Мы рассмотрели практически все широко используемые при построении цифровых устройств логические элементы. Анализируя изложенный материал, можно придти к следующим выводам:

1. Существует возможность однозначного перехода от аналитического описания ЛЭ к его условному графическому обозначению либо к функциональной эквивалентной его схеме.

2. Существует возможность однозначного перехода от УГО элемента либо от его функциональной схемы к аналитическому его описанию. При этом функционирование элемента описывается алгебраическими выражениями логических функций, реализуемых элементом.

3. Функциональные схемы сложных ЛЭ можно построить на различных более простых (менее сложных) логических элементах, причём существует неоднозначность (многовариантность) построения функциональных эквивалентных схем для одного и того же ЛЭ.

Поскольку логические устройства по существу представляют собой совокупность взаимосвязанных логических элементов, то сформулированные выводы можно с успехом распространить и наустройства.

Вместе с тем возникаетпроблема, - каким образом можно построить устройство с минимальным количеством ЛЭ и на элементах минимальной номенклатуры. Другими словами, как построить устройство с минимальными аппаратурными затратами.

Решение этой проблемы основывается на знании функционально полных наборов логических элементов и выборе по определённым критериям соответствующего набора.
