Эти логические элементы реализуют фрагменты конъюнктивных нормальных форм (КНФ) булевых функций, то есть логическое произведение логических сумм от нескольких аргументов. Например, самым простым будет элемент 2-2ИЛИ-2И. Такой элемент описывается функцией вида
X = (a + b)(c + d). (1.22)

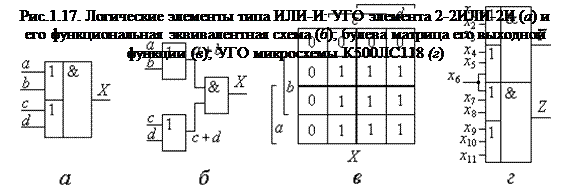

На рис.1.17 приведено УГО этого элемента, карта Карно его выходной функции X и функциональная эквивалентная схема.
В интегральном исполнении выпускаются подобные ЛЭ, например, в серии ИМС ЭСЛ есть микросхема К500ЛС118, представляющая собой два логических элемента 2-3ИЛИ-2И с одним общим входом. На рис.1.17,г показано УГО этой микросхемы. По условному её графическому обозначению можно составить следующие логические выражения выходных функций Y и Z:
Y = (x1 + x2 + x3)(x4 + x5 + x6), (1.23)
Z = (x6 + x7 + x8)(x9 + x10 +x11).
Выражения (1.23) являются логико-математической моделью рассматриваемой микросхемы. Наличие общего входа x6 даёт возможность использовать микросхему К500ЛС118 в качестве двух независимых элементов вида 2-3ИЛИ-2И (при x6=0),
либо в качестве двух независимых элементов 3ИЛИ (при x6 =1). В этом легко убедиться, подставив соответствующие значения x6 в выражения (1.23).
