Логические элементы И-ИЛИ-НЕ

F = = . (1.20)

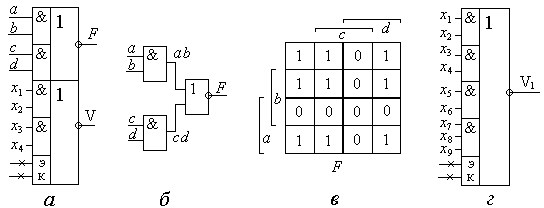

Таким образом, эта функция от 4-х аргументов, причём правая часть выражения (1.20) соответствует минимальной конъюнктивной нормальной форме функции F (МКНФ). Левая часть этого выражения непосредственно соответствует УГО элемента 2-2И-2ИЛИ-НЕ. Второй такой же элемент этой микросхемы имеет «нелогические» входы расширения по ИЛИ. Они помечены в левом дополнительном поле УГО метками «э» - эмиттера вывод и «к» - коллектора вывод. Нелогическими выводами (входы либо выходы) принято называть такие, на которых сигналы могут принимать значения нестандартных уровней напряжения. Такие выводы помечаются на УГО логических элементов (либо микросхем) специальным указателем в виде «крестика» ´. В частности, у рассматриваемых ИМС эти выводы выполнены от коллектора и эмиттера транзистора фазорасщепляющего каскада базового логического элемента серий ИМС ТТЛ. Подключая к ним выходы соответствующих ИМС «расширителей по ИЛИ», можно наращивать число входов элемента ИЛИ-НЕ, входящего в состав многофункционального элемента. Например, для рассматриваемых микросхем коэффициент объединения по входу равен 8, а расширители по ИЛИ реализуют логическое произведение нескольких входных сигналов. По существу расширители по ИЛИ являются многовходовыми элементами И с той лишь разницей, что выходные сигналы не имеют стандартных уровней лог.0 и лог.1. Отмеченное позволяет записать по аналогии с выражением (1.20) алгебраическое выражение выходной функции V для второго элемента:

V = . (1.21)

Максимальное число последующих слагаемых в выражении (1.21) может быть равным 8 (в соответствии с коэффициентом объединения по входам), а каждое слагаемое может быть отображено конъюнкцией максимально от восьми аргументов. Таким образом, выражения (1.20) и (1.21) определяют логико-математическую модель микросхемы К155ЛР1.

Предлагаем Вам самостоятельно найти логико-математическую модель микросхемы К155ЛР3, используя для этого показанное на рис.1.16,г её условное графическое обозначение.
