Методические рекомендации по выполнению графической работы №5
На листе формата А3 вычертить пять изображений разъемных соединений: шпилькой, болтом, винтом, шпонкой и штифтом, а также одно неразъемное соединение на выбор: пайка, сварка, склеивание, клепка. Соединения необходимо вычертить совместно со смежными деталями. Смежные детали штрихуют с наклоном линий штриховки в разные стороны. Стандартные детали: болт, шпильку, шайбу, гайку показывают не расеченными без учета и нанесения размеров. Сплошную тонкую линию при изображении резьбы наносят на расстоянии не менее 0,8 мм от основной линии. Основная надпись (рис.5, вариант2)
Наиболее характерные ошибки:
1. Неправильно обозначена резьба на стержне в глухом отверстии.
2. Нет границы резьбы.
3. Неправильно изображена резьба на фаске.
4. Не выдержано расстояние между тонкими и сплошными линиями при изображении резьбы.
Рис. 60 Пример выполнения соединений
Тема 6. Строительное черчение

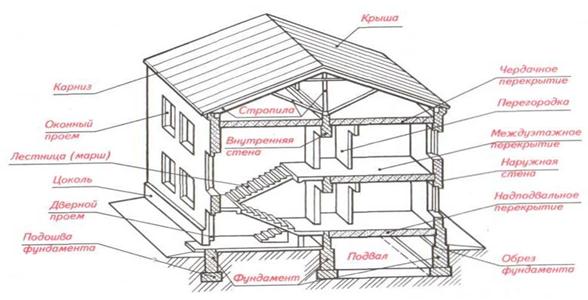

Рис. 61. Конструктивные элементы здания

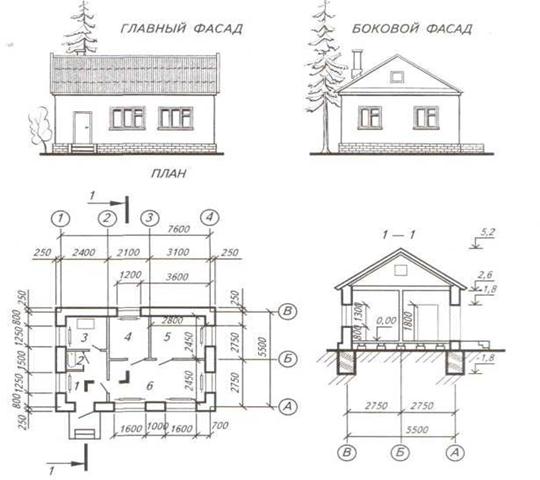

Рис. 62. Строительный чертеж одноквартирного жилого дома

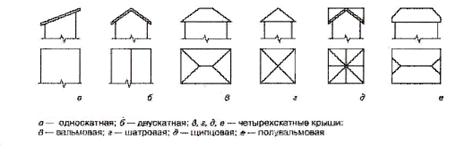

Рис. 63 Типы скатных крыш

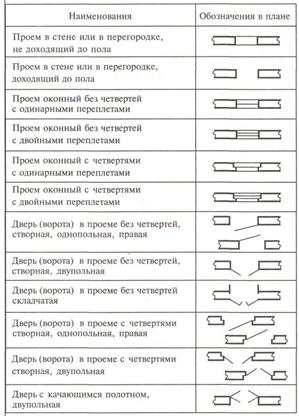

Рис. 65. Обозначение оконных и дверных проемов
Рис. 64. Обозначение лестничных пролетов

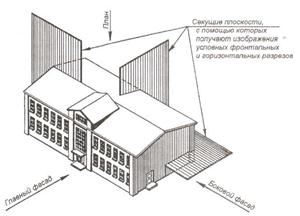

Рис. 66.План, фасад, разрез здания

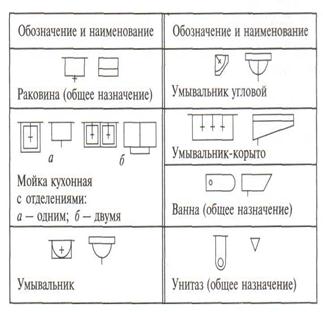

Рис. 67. Обозначение сантехники

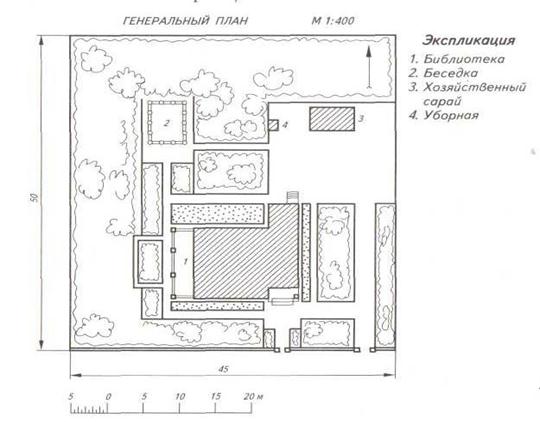

Рис. 68. Условные изображения для вычерчивания генеральных планов

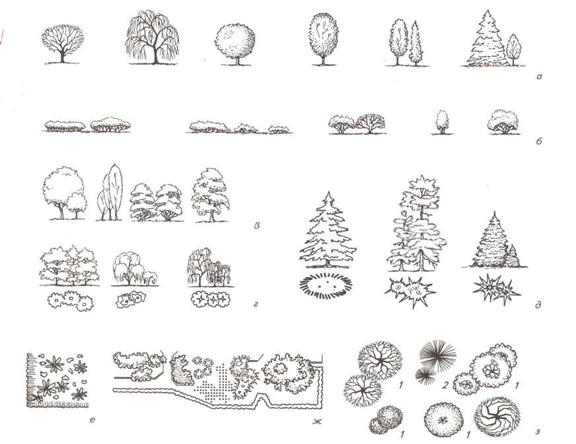

Рис. 69. Условное изображение на генплане деревьев
