Методические рекомендации по выполнению графической работы №5
Начинайте вычерчивать с главного фасада здания. Чертеж фасада выполняют в масштабе 1:20; 1:25; 1:50; 1:100; 1:200; 1:500. На фасаде показать внешний облик здания, расположение окон, дверей, балконов, и т.п. Основанием фасада служит сплошная утолщенная линия, толщиной примерно 0,8 – 1,0 мм. Последовательность построения:-Тонкими линиями вычертить контур здания, оконные и дверные проёмы, балконы, плиты козырьков над входами, карниз и другие архитектурные элементы фасада;-Показать положение уровня земли, цоколя здания, подоконников, конька крыши;-На чертеже фасада по указанию педагога возможно построение теней от выступающих архитектурных элементов. Вычерчивание плана дома:-Тонкими штрихпунктирными линиями нанести сетку координационных осей;-Вычертить все наружные и внутренние стены (с учётом привязки стен к координационным осям), перегородки и колонны, если они имеются;-Произвести разбивку оконных и дверных проёмов в наружных и внутренних стенах и перегородках, условно показать открывание дверей, вычертить санитарно-технические приборы и нанести необходимые выносные и размерные линии;-После исправлений и доработки обвести чертеж;-Нанести размеры с внешней стороны стен и промаркировать координационные оси. Первая размерная линия проводится на расстоянии 17-24 мм от контура плана. Диаметр кружков 6–12 мм. Для маркировки осей применить арабские цифры 1, 2, 3 и т. д. Для маркировки осей на стороне здания использовать прописные буквы русского алфавита А, Б, В и т. д. Вычерчивание разреза здания: -Если мысленно рассечь здание вертикальной секущей плоскостью и удалить его переднюю часть, а оставшуюся часть здания спроецировать прямоугольно на профильную плоскость проекций, то полученное на ней изображение и будет разрезом 1-1 этого здания. Секущую плоскость разреза показывают на плане разомкнутой линией со стрелками на концах, показывающей направление проецирования и взгляда наблюдателя. Около стрелок ставят прописные буквы, а на самом разрезе делают надпись по типу «Разрез А-А»;-Разрезы сделать по наиболее важным конструктивным частям здания, оконным и дверным проемам; -Нанести тонкими линиями контуры наружных и внутренних стен (с учетом привязки их к координационным осям), перегородок, которые попадают в разрез, а также толщину междуэтажных и чердачного перекрытий и крыши;-Наметить в наружных и внутренних стенах и перегородках оконные и дверные проёмы, а также видимые дверные проёмы и другие элементы, расположенные за секущей плоскостью.-Произвести окончательную обводку, проставить высотные отметки, удалить лишние линии. С внешней стороны разреза высотные отметки проставить только для уровня земли, уровня крыльца, свеса крыши, трубы, конька крыши. Внутри здания проставить отметки уровней пола всех этажей, уровни этажных и промежуточных площадок.
Наиболее характерные ошибки:
1. Фасад, план, разрез изображены не во взаимосвязи.
2. На плане и разрезе не проставлены размеры.
3. Неверно проставлены размеры здания по осям и по высоте.
4. Не проставлены площади комнат.
5. Отсутствует обозначение разреза
Рис. 71. Пример выполнения строительного чертежа
Графическая работа №7 «Генеральный план»
Методические рекомендации по выполнению графической работы №7
«Генеральный план»

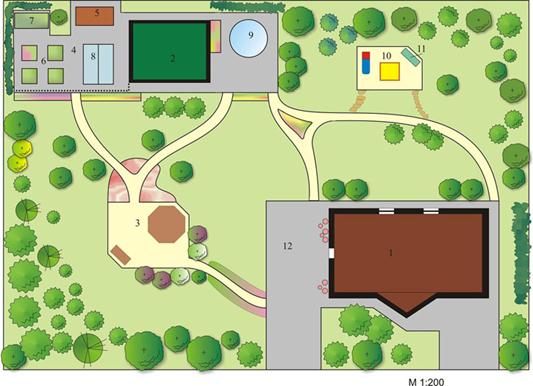

На формате листа А4 при помощи программы AutoCAD (или иной компьютерной программы) выполнить изображение генерального плана участка (социального объекта: больницы, школы, детского сада) или частного владения. Перед началом работы проанализировать границы и форму земельного участка, установить его площадь. Определить ориентацию участка относительно сторон света. Подобрать масштаб изображения. Установить количество строений, их назначение и форму. Определить размер основного и всех остальных сооружений на участке, их ориентацию относительно сторон света. Установить расположение и характер зеленых насаждений, цветников, клумб, водоемов и пр. Проанализировать дорожно-тропиночную сеть на участке и подъездные пути.
Вычертить план участка применяя примитивы, залить цветом, распечатать.
