Рис. 45. Основные виды разъемных соединений

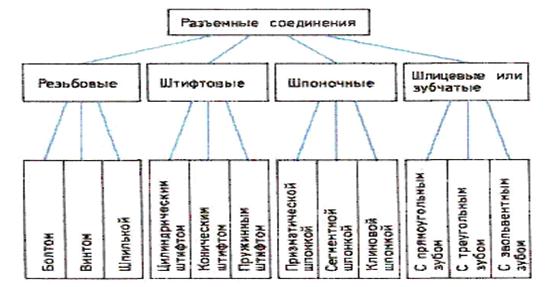

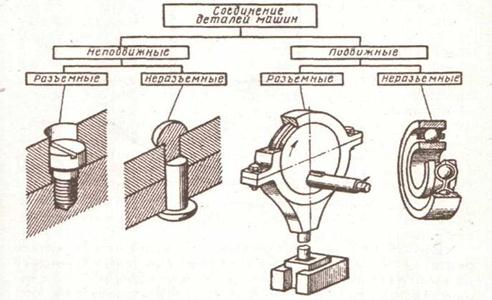

Рис. 46. Классификация соединений

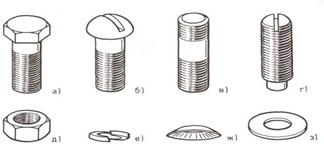

Рис. 47. Конструктивные элементы резьбовых соединений

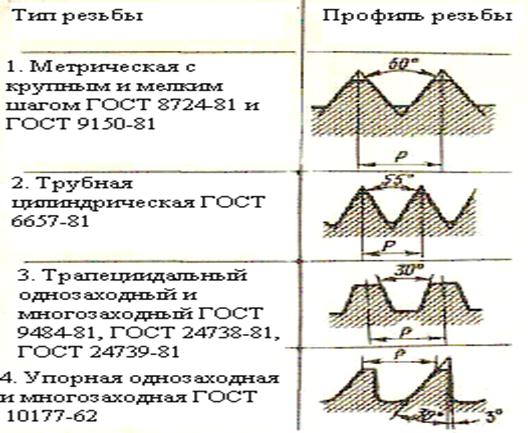

Рис. 48. Типы резьб по профилю
Таблица 4.

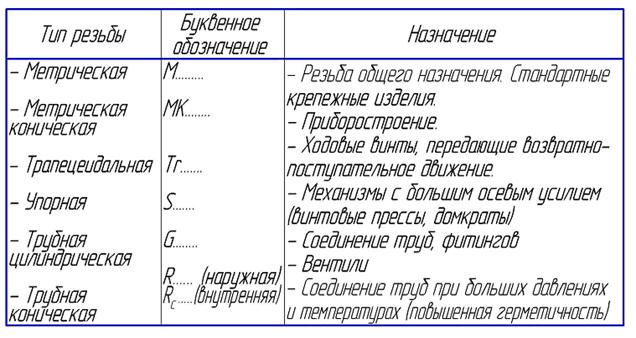

Типы резьб по назначению
Рис. 49. Условно – схематическое изображение резьбы

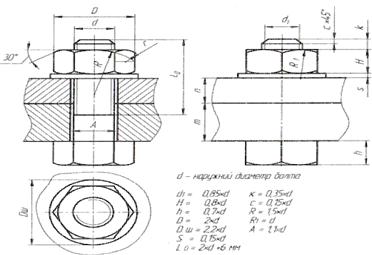

Рис. 50. Условное соотношение размеров для выполнения чертежа болтового соединения

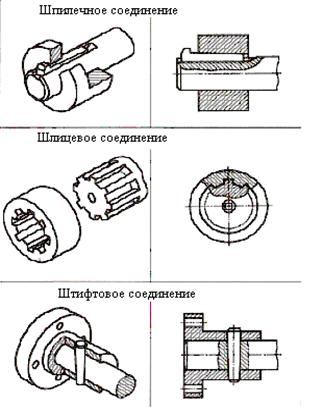

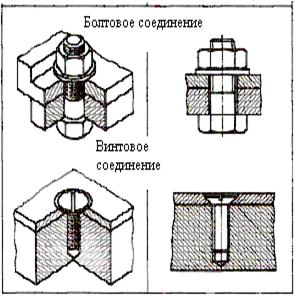

Рис. 51. Нерезьбовые разъемные соединения

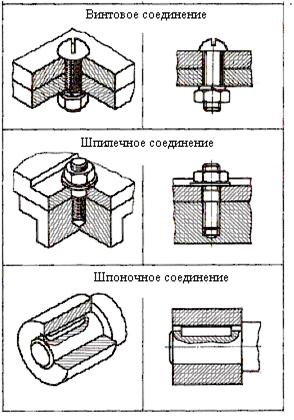

Рис. 52. Наглядное изображение разъемных соединений

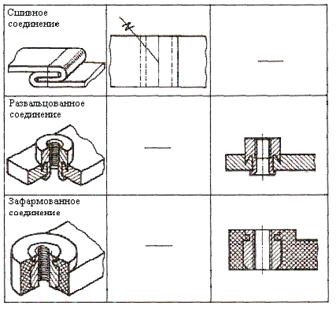

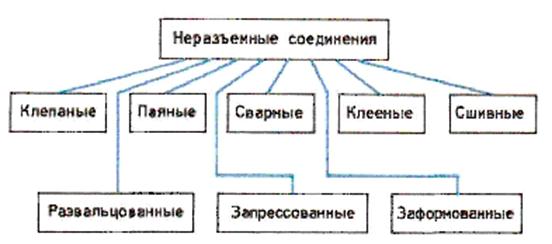

Рис. 53 Типизация неразъемных соединений

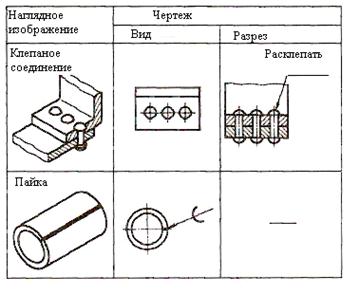

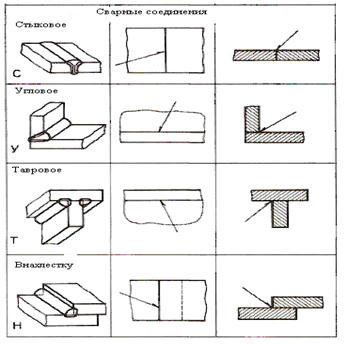

Рис. 54. Наглядное изображение неразъемных соединений
Контрольное задание № 5.

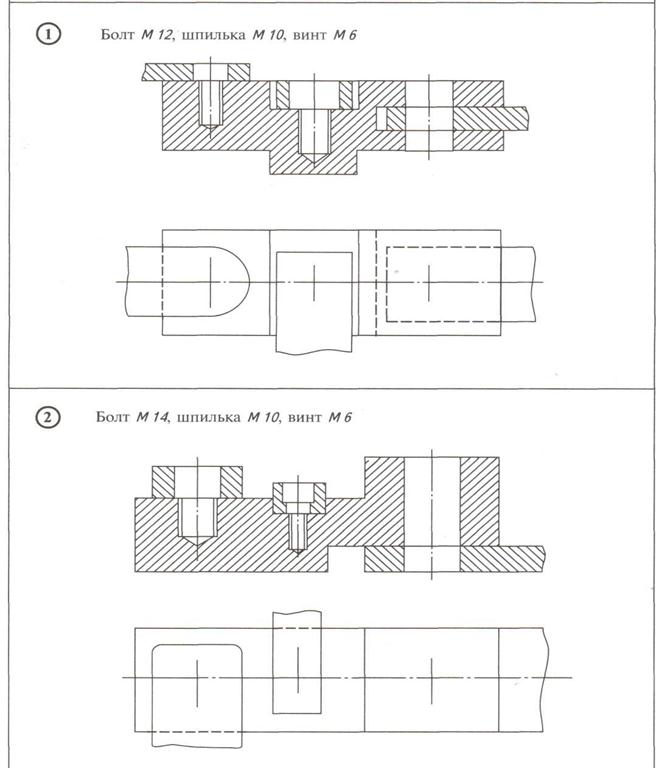

Вставить стандартные соединения (болт, шпильку, винт) по месту
Рис.55. Соединяемые детали
Контрольное задание № 6.
Прочитайте чертеж с помощью следующих вопросов:
1. Как называется деталь?
2. Из какого материала она изготовлена?
3. Какие виды даны на чертеже?
4. Сочетанием каких геометрических тел определяется форма детали?
5. Каковы габаритные размеры детали?

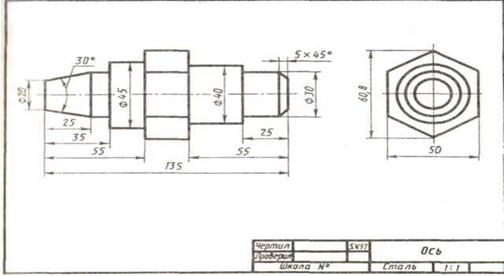

Рис.56. Рабочий чертеж
| Элемент
| №
|
| Лыска
|
|
| Ласточкин хвост
|
|
| Ребро
|
|
| Буртик
|
|
| Торец
|
|
| Бобышка
|
|
| Фаска
|
|
| Паз
|
|
| Скос
|
|
| Проточка
|
|
| Галтель
|
|
| Гофр
|
|
Тест №7.
Назвать часть детали

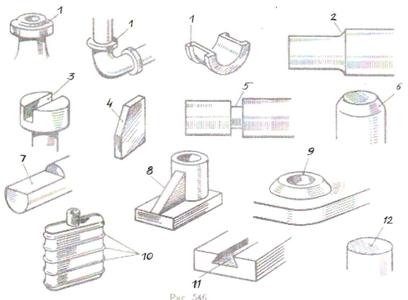

Рис.57. Детали механизмов
Схемы

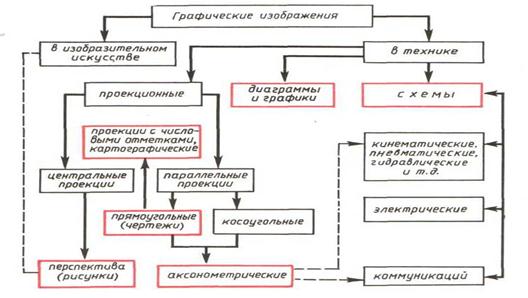

Рис. 58. Классификация графических изображений

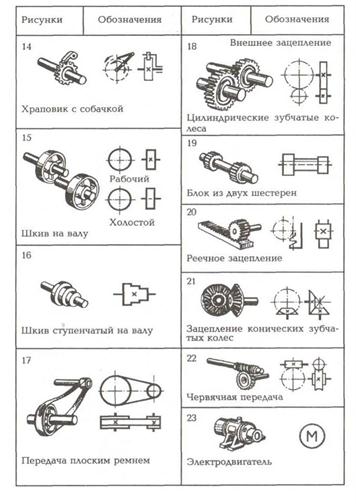

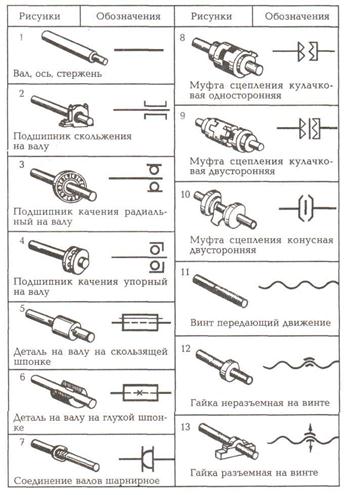

Рис. 59 Условные обозначения на кинематических схемах
