Графическая работа №4 «Разрезы»


Дата добавления: 2014-11-28; просмотров: 1947; Нарушение авторских прав


Методические рекомендации по выполнению графической работы №4

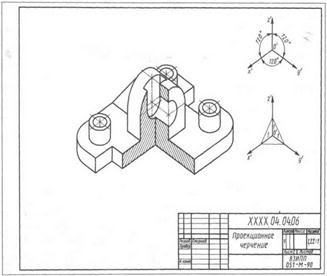

Вычертить три вида и аксонометрическую проекцию детали. Затем выполнить разрезы: фронтальный, горизонтальный и профильный и вырез ¼ части детали, выполненной в аксонометрии. Обозначить простые разрезы, если это необходимо. На разрезы нанести штриховку.

Для линии, обозначающей секущую плоскость, применить разомкнутую линию со стрелками направления взгляда и буквами с наружной стороны стрелок. Стрелки должны наноситься на расстоянии 2-3 мм от конца штриха; начальный и конечные штрихи не должны пересекать контур изображения. Разрез (обычно совмещенный с тем или иным видом) должен быть отмечен надписью букв соответствующей секущей плоскости по типу "А - А" (всегда двумя буквами через тире, без подчеркивания). Если секущая плоскость совпадает с плоскостью симметрии предмета в целом, то для горизонтальных, фронтальных и профильных разрезов положение секущей плоскости не отмечается и разрез надписью не сопровождается.





Наиболее характерные ошибки:

1. Неправильно выбран главный вид для детали.

2. Отсутствуют осевые линии.

3. Отсутствует проекционная связь между видами.

4. Разрезы выполнены не рационально.

5. Линии штриховки нанесены под углом, отличным от 45°, неодинаковая штриховка на различных проекциях одной и той же детали.

6. Отсутствуют габаритные размеры, не соблюдены принципы простановки размеров.

7. Часто изображаются невидимые линии, которые на разрезе указываться не должны.

8. Неправильное обозначение секущих плоскостей.

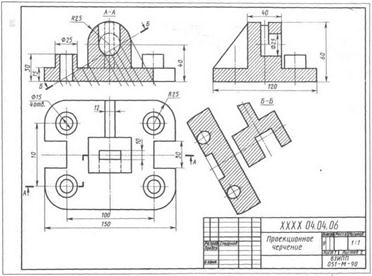

Рис. 44. Пример выполнения разреза детали
