Создайте новую деталь. Сохраните ее под именем «Крышка глухая **.m3d» (вместо «**» вставьте свой вариант). При сохранении укажите авторство работы.
Рис. 28
|
Рис. 29
|
Процесс рисования крышки аналогичен рисованию ролика.

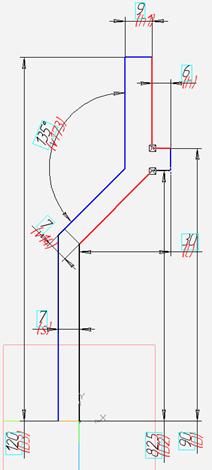

Нарисуйте эскиз половины поперечного сечения крышки при этом наложите связь Выровнять по вертикали
на точки выделенные на Рис. 28.
Выполните команду Операция вращения
на панели Редактирование детали
и, следуя подсказкам статусной строки, создайте Основание детали.

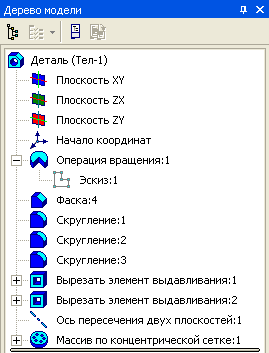

Добавьте к основанию элементы, указанные на Рис. 30, в соответствии с исходными данными.

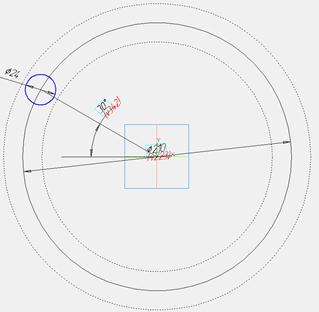

На Рис. 31 изображен эскиз для операции Вырезать элемент выдавливанием:1.

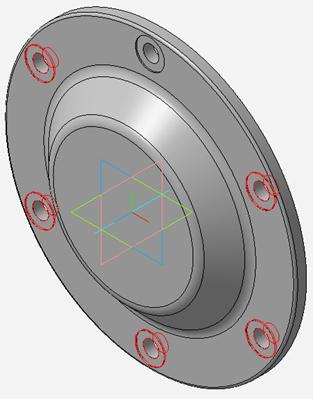

В результате должна появиться деталь аналогичная изображению Рис. 29.
Нажмите кнопку Сохранить
на панели Стандартная.
Рис. 30
|
Рис. 31
|
