Создайте новую деталь. Сохраните ее под именем «Ролик **.m3d» (вместо «**» вставьте свой вариант). При сохранении укажите авторство работы.
Рис. 24
|
Рис. 25
|
При выполнении всех операций представленных в Дереве модели на

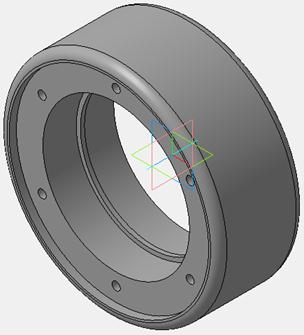

Рис. 24 должно получиться изображение ролика Рис. 25.

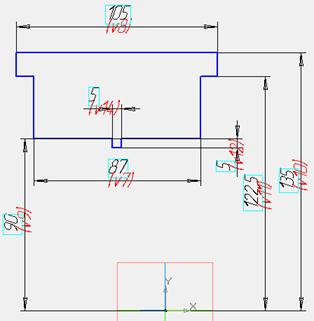

Для выполнения первой операции (Операция вращения:1) необходимо создать эскиз в Плоскости ZY, изображенный на Рис. 26, с использованием размеров указанных в задании (см. также п.п. 2.1).
При выполнении эскиза Рис. 26, используйте команду Непрерывный ввод объектов
и наложите связи Равенство длин
на симметричные отрезки.
Рис. 26
|
Рис. 27
|
Для создания отверстий под болты крепления крышки необходимо выполнить операцию Вырезать выдавливанием
. Создайте эскиз на плоскости образованной гранью ролика, как показано на Рис. 27. При создании эскиза нужно учесть, что на эскизе указывается внутренний диаметр резьбы, который меньше наружного диаметра Мd на величину x ≈ 0,12 * Мd.
Для образования массива отверстий под болты нарисуйте ось симметрии следующим образом. Вызовите команду Ось пересечения плоскостей
на панелиВспомогательная геометрия
и укажите в Дереве модели на Плоскость ZХ и Плоскость ZY .
Выполните команду Массив по концентрической сетке
и следуйте указаниям, которые появляются в статусной строке.
Сохраните
документ на диске и закройте его окно
.
