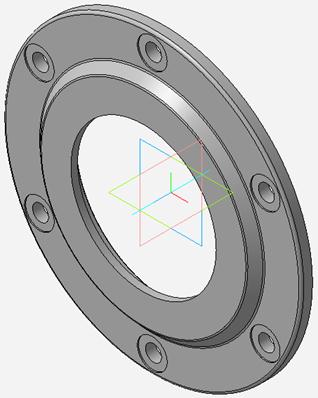

Рис. 32
|
Рис. 33
|
Откройте деталь Крышка глухая. Сохраните ее под именем «Крышка с манжетой **.m3d» (вместо «**» вставьте свой вариант).
Выделите в Дереве моделей Эскиз 1 и нажмите на кнопку Эскиз
.

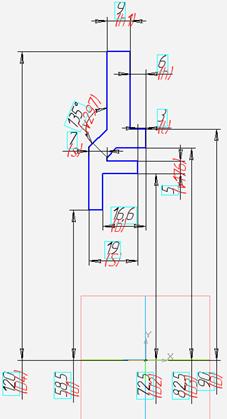

Измените его (Рис. 28) как показано на Рис. 32 в соответствии со своими исходными данными (Приложение 1 и Приложение 3).
Для изменения размеров – двойной щелчок мышью по цифре над размерной линией.
Для проверки правильности графического построения и организации связей элементов используйте команду Показать ограничения
панели Параметризация
.
Отредактируйте Элементы Фаска и Скругление согласно Приложениям 3 и 4. Для перехода в режим редактирования используйте контекстное меню (правой клавишей мыши щелкните на соответствующем элементе в Дереве моделии выберите команду Редактирование).
