Схема сопряжения Ось -Кронштейн.

Сохраните чертеж на диске под именем: «Сопряжение Ось-Кронштейн **.m3d» в той же папке, что и файл трехмерной модели (вместо «**» вставьте свой вариант). Нажмите кнопку ОК.

Перед вставкой видов проведите вспомогательную Горизонтальную прямую

Вставьте в формат чертежа Стандартные Ассоциативные виды кронштейна и оси в масштабе 1:2, при этом при выборе Схемы видов откажитесь от создания вида Слева и включите Изометриюдля оси включите видСправа.

Сделайте разрез по кронштейну. Линия разреза должна пройти точно через центр детали. Предварительно нужно построить вспомогательную Вертикальную прямую и использовать ее в качестве объекта привязки при построении линии разреза.

Нажмите кнопку Геометрия на Панели переключения.

С помощью команды Линия разреза/сечения на инструментальной панели Обозначения , постройте линию сечения А-А (). Предварительно нужно сделать вид кронштейна текущим: путем двойного щелчка мышью по рамке вида.

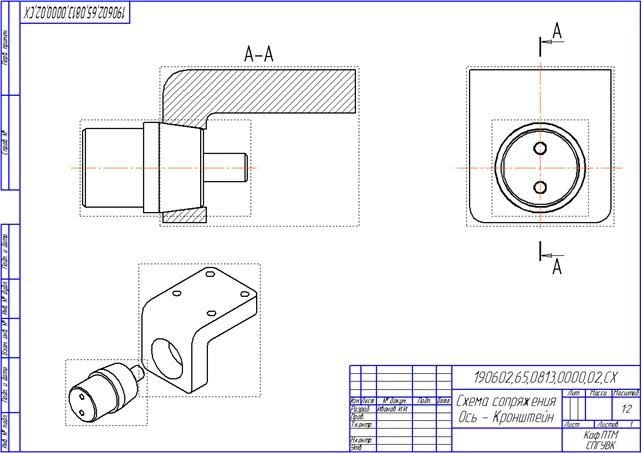

Разместите все виды как показано на Рис. 23 если нужно, то попробуйте изменить масштаб путем изменения Параметров вида из контекстного меню (выбрав мышью вид, наведите на него курсор и нажмите правую клавишу мыши).

Рис. 23

Выполните команду Вставка – Основная надпись и заполните штамп. После заполнения штампа нажмите кнопку Создать объект .

Сохраните документ на диске и закройте его окно .

В результате получится схема изображенная на Рис. 23.
