Выберите мышью верхнюю плоскость получившегося параллелограмма и нажмите кнопку Эскиз
. Вызовите команду Непрерывный ввод объектов

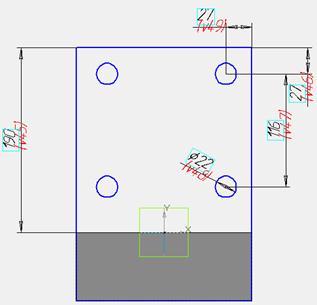

и нарисуйте замкнутый прямоугольник, привязав его к телу вертикальной пластины (Рис. 19).
Нарисуйте две окружности и свяжите их размерами (Рис. 19) согласно заданию (см. Приложения 1 и 2) и наложите связи Выровнять по вертикали
и Равенство радиусов
. Выполните для них операцию Симметрия
на Панели редактирования
ось симметрии проведите из начала координат.
Выйдите из Эскиза . Вызовите команду Выдавливание
и выдавите эскиз в прямом направлении на расстояние 0.8*T1 (см. Приложение 2).
Рис. 21
|
Рис. 22
|
Выберите в Дереве моделей Плоскость ZY и нажмите кнопку Эскиз . Нарисуйте осевую линию из центра координат длиной Т1. Нарисуйте наклонную, основную линию и свяжите ее размерами как показано на Рис. 20. Для определения меньшего радиуса конусной части в поле Выражение введите: r2 - T1 / 8. Наложите связь Выровнять точки по вертикали на конечную точку отрезка и начало координат.
Создайте конусное отверстие с помощью команды Вырезать вращением
в режиме Сфероид
.
Сформируйте радиусы скругления ребер детали командой Скругление
. При наведении мыши на ребро форма курсора становится следующей -
. Можно выбрать несколько ребер для одного радиуса.
В результате должно получится изображение аналогичное Рис. 21.
Нажмите кнопку Сохранить
на панели Стандартная.
