Установите ориентациюосей координат как Изометрия XYZ.
В Дереве модели (Рис. 2) выберите Плоскость XY и нажмите кнопку Эскиз
.
Изобразите Прямоугольник
, диагональный Отрезок
и Точку
с привязкой Середина
, как показано на Рис. 17.
Нажмите кнопкуПараметризация
на Панели переключенияи кнопку Объединить точки
на Расширенной панели команд параметризации точек
. Укажите начало координат эскиза и точку в центре прямоугольника. Укажите размеры вертикальной полки кронштейна согласно заданию Рис. 18.
Закройте эскиз, нажав кнопку Эскиз .

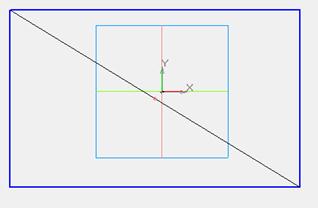

Рис. 17
|

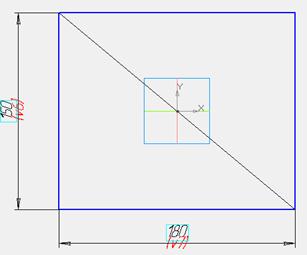

Рис. 18
|
Выберите в Дереве моделей Эскиз:1 и вызовите команду Выдавливание
. Выполните выдавливание в прямом направлении на расстояние T1 согласно заданию.
