Кинематическая схема и параметры элементов станка

Тока́рный стано́к — станок для обработки резанием (точением) заготовок из металлов и др. материалов в виде тел вращения. На токарных станках выполняют обточку и расточку цилиндрических, конических и фасонных поверхностей, нарезание резьбы, подрезку и обработку торцов, сверление, зенкерование и развертывание отверстий и т. д. Заготовка получает вращение от шпинделя, резец — режущий инструмент — перемещается вместе с салазками суппорта от ходового вала или ходового винта, получающих вращение от механизма подачи.

В состав токарной группы станков входят станки выполняющие различные операции точения: обдирку, снятие фасок, растачивание и т. д.

Значительную долю станочного парка составляют станки токарной группы. Она включает, согласно классификации Экспериментального НИИ металлорежущих станков, девять типов станков, отличающихся по назначению, конструктивной компоновке, степени автоматизации и другим признакам. Станки предназначены главным образом для обработки наружных и внутренних цилиндрических, конических и фасонных поверхностей, нарезания резьб и обработки торцовых поверхностей деталей типа тел вращения с помощью разнообразных резцов, свёрл, зенкеров, развёрток, метчиков и плашек.

Применение на станках дополнительных специальных устройств (для шлифования, фрезерования, сверления радиальных отверстий и других видов обработки) значительно расширяет технологические возможности оборудования.

Токарные станки, полуавтоматы и автоматы, в зависимости от расположения шпинделя, несущего приспособление для установки заготовки обрабатываемой детали, делятся на горизонтальные и вертикальные. Вертикальные предназначены в основном для обработки деталей значительной массы, большого диаметра и относительно небольшой длины. Самые известные токарные станки в советское время — 1К62 и 16К20.

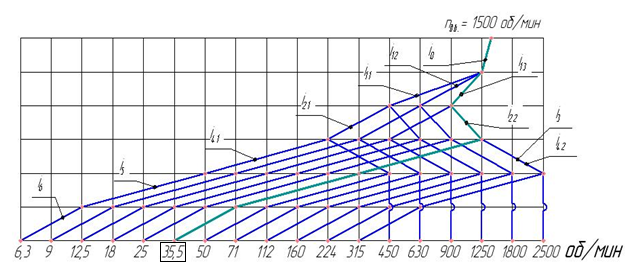

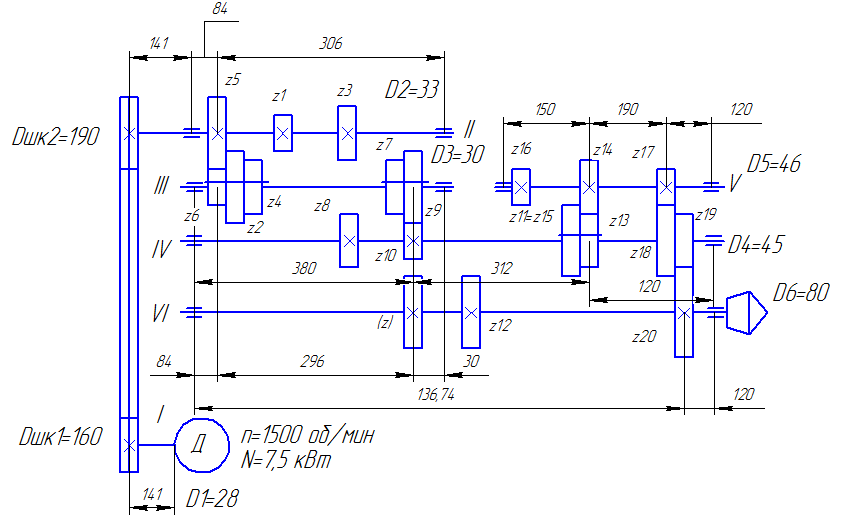

Описание работы: шпиндель приводится в движение электродвигателем АИР 132S4мощностью

7.5 кВт через клиноременную передачу 160 – 190(Dшк1-Dшк2) и коробку скоростей. Далее движение передается через шестерни 30 – 42(z5-z6), шестерни 56 – 40(z9-z10), далее через шестерни 18 – 72(z13-z14), шестерни 30 – 90(z17-z18), шестерни 40 – 80(z19-z20) приводящие в движение вал VI, на котором закреплен шпиндель.

Шкивы: 1) b=141 мм, d=160 мм; 2) b=141 мм, d=190 мм.
