Цифровые КП второго класса


Дата добавления: 2014-11-27; просмотров: 2145; Нарушение авторских прав

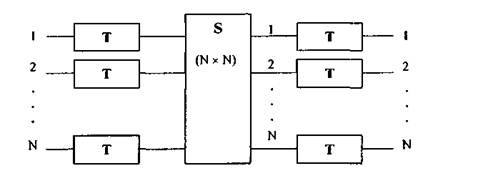

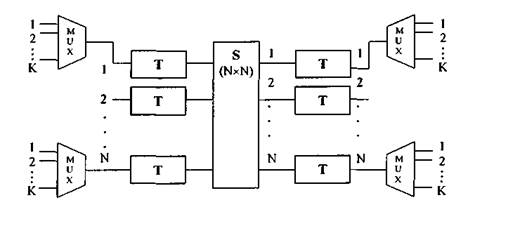

Уменьшение стоимости элементов памяти в начале 70-х годов позволило начать внедрение цифровых КП второго класса. Среди синхронных КП этого типа наибольшее распростране­ние получили подструктуры с применением предварительного мультиплексирования и по­следующего демультиплексирования, поскольку базовые структуры КП второго класса имели малую емкость. Упрощенные структурные схемы базовой структуры T—S-T и под­структуры MUX-r-S-r-DMUX показаны соответственно на рис. 3.5 (а и б).

Отметим некоторые особенности построения таких КП.

1)Применение дополнительных ступеней пространственной коммутации увеличивает емкость и пропускную способность поля, но не влияют на принципы его функционирования.

2)Предварительное мультиплексирование (рис. 3.5, б) фактически обеспечивает вто­ричное уплотнение входящих цифровых трактов, а последующее демультиплексирование восстанавливает их, что приводит к увеличению пропускной способности цифрового КП без применения дополнительных ^-ступеней.

3)Для увеличения скорости обработки данных в КП на входе, как правило, производят преобразование последовательно кода в параллельный. Для этого на каждой входящей ли­нии устанавливается преобразователь последовательно-параллельного типа, а на выходя­щей - параллельно-последовательного.



Рис. 3.5. Структуры цифрового КП второго класса



Рассмотрим некоторые варианты реализации цифровых КП второго класса.

1. Цифровое поле MUX-r-DMUX(в выражении для подструктуры г = 0).

Цифровые КП такого типа использовались при создании АТС малой емкости и имели наименьшую стоимость. Максимальное уменьшение емкости Г-ступени было предложено японскими специалистами. В такой схеме (рис. 3.6) Г-ступени имеют параметры Т: 8x8,8 и коммутируют одноименные биты кодовых слов всех восьми входящих ИКМ линий. Такое решение позволяет иметь одно управляющее ЗУ для всех восьми речевых ЗУ Г-ступени. Особенностью этой схемы является использование двух мультиплексоров - первичного и вторичного, что связано с использованием в качестве входящих и исходящих линий стан­дартных ИКМ линий.

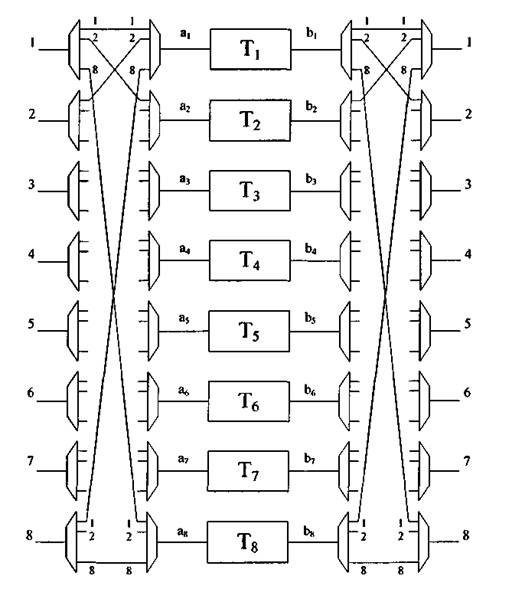

Рис. 3.6. Пример подструктуры MUX-T-DMUX



2. Цифровое поле MUX-TS-T-DMUX (в выражении для подструктуры к= г = 1).

Подавляющее количество трехзвенных цифровых КП второго класса имеют коммута­ционную подструктуру MUX-T^-r-DMUX. В такие цифровые КП можно включать свыше 60 тыс. канальных интервалов или, при использовании концетраторов, свыше 100 тыс. або­нентских линий. Емкость такого КП определяется скоростью цифровых потоков групповых трактов (например, числу канальных интервалов цикла ИКМ линии) и параметрами S-ступени. Например, при емкости входящей Т-ступени равной 512 КИ и пространственном коммутаторе 32x32 емкость КП составит 16384 канальных интервалов.

Принцип функционирования цифрового КП этого типа рассмотрим на примере струк­турной схемы, изображенной на рис. 3.7. Входящая Т-ступень имеет речевые ЗУ (РЗУ0 -РЗУт), куда поступают кодовые слова входящих ИКМ линий. Цикл ИКМ линий после мультиплексирования имеет определенное количество канальных интервалов (например 512 или 1024), каждый из которых содержит, как правило, по 8-битному параллельному ко­довому слову. Обычно доступ в ячейки памяти РЗУ первого каскада для записи кодовых слов является последовательным, а для считывания - произвольным. Тогда, для максималь­ной симметрии в алгоритме поиска соединительного пути в КП, в третьем каскаде (исходя­щей Г-ступени), наоборот, используют режим произвольного доступа для записи и последо­вательный для считывания. Перезапись кодовых слов из РЗУ первого каскада в РЗУ третье­го каскада допускается в любом временном отрезке в течение цикла передачи и с использо­ванием любой свободной промежуточной ИКМ линии между Т и S ступенями.

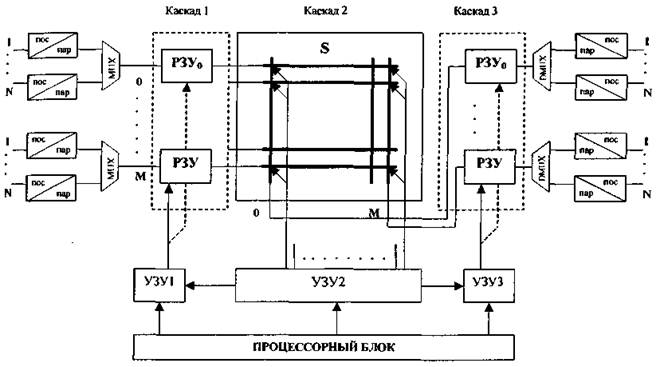

Рис. 3.7. Коммутационное поле MUX-T-S-T-DMUX





Управление речевыми ЗУ входящей и исходящей Г-ступеней осуществляют соответст­венно управляющие ЗУ (УЗУ1 и УЗУЗ), емкость которых равна количеству адресов, соот­ветствующих числу канальных интервалов цикла ИКМ линии. Управление Т-ступенью осуществляет УЗУ2. Каждая ячейка УЗУ2 содержит адрес точки коммутации коммутацион­ной матрицы Т-ступени, которая должна быть замкнута в нужный канальный интервал.

Предположим, что необходимо произвести коммутацию КИ2 входящей линии 0 и КИ10 выходящей линии М. (В данном случае в качестве входящей/исходящей ИКМ линии для коммутационного поля рассматривается уплотненная линия после блока мультиплексиро­вания.) Пусть для передачи кодового слова из входящей Т-ступени в S-ступень процессор выбрал КИ7 промежуточной ИКМ линии. Тогда в ячейку памяти УЗУ1, соответствующую РЗУо, будет записан адрес ячейки 2. В УЗУ2 Т-ступени записывается информация о том, что ключ ОМ (горизонталь 0, вертикаль М) должен быть замкнут в течение канального интерва­ла 7 промежуточного ИКМ цикла. В ячейку памяти УЗУЗ, соответствующую РЗУт записы­вается адрес ячейки 10.

После проверки правильности записи данных в указанные ячейки передается разре­шение на коммутацию и соединение считается установленным. Тогда в течение канально­го интервала 2 цикла входящей ИКМ линии кодовое слово записывается в ячейку 2 РЗУ0. Это слово находится там до наступления времени КИ7 промежуточной ИКМ линии, когда из УЗУ2 считывается адрес 2 произвольного считывания из РЗУ0 первого каскада, а из УЗУЗ адрес 10 записи в РЗУт третьего каскада. В течение КИ7 кодовое слово подается на нулевую входящую горизонталь S-ступени, снимается с выходящей вертикали М и запи­сывается в ячейку 10 РЗУт. Затем с помощью последовательного считывания в течение канального интервала 10 цикла исходящей ИКМ линии кодовое слово считывается в вы­ходящую линию М.

Если проследить развитие ЦКС с цифровым КП структуры TS-T (табл. 3.1), то можно сделать интересный вывод: практически все производители цифровых АТС (ЦАТС) осуще­ствляли увеличение емкости трехзвенного КП в основном за счет увеличения размера S-ступени. Однако, при определенных условиях это приводит к ряду технических затруднений и повышению стоимости поля. Поэтому становится экономически выгодно перейти к струк­туре с большим количеством звеньев.

Таблица 3.1.Сравнительные характеристики ЦАТС

Тип ЦАТС Размер T-ступени Размер S-ступенн Емкость КП (КИ)
KB 270 1024x1024 4x4
D70 1024x1024 16x16
D60 1024x1024 32x32
FETEX 150 1024x1024 64x64
AXE 10 512x512 32x32
    64x64
    128x128

3. Цифровое поле MUX-T- SSSS-T-DMVX.

Примером данной подструктуры (в выражении для подструктуры к = 1, г = 4) является цифровое КП международной АТС №4 ESS (компании Bell, США). Практически такое поле имеет наибольшую емкость среди цифровых КП второго класса. Структура цифрового КП АТС №4 ESS приведена на рис. 3.9.

SMUX SDMUX

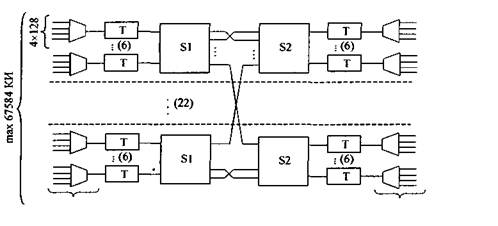

Рис. 3.8. Структура цифрового КП системы NEAX 61

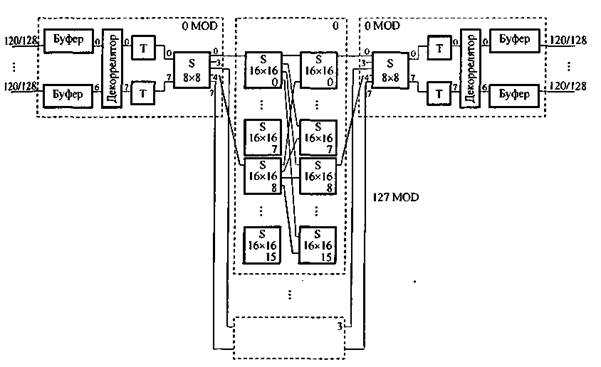

Рис. 3.9. Структура КП АТС № 4 ESS



Мультиплексор на входе КП №4 ESS осуществляет объединение в линию ИКМ-120 пя­ти линий ИКМ-24 или десяти ИКМ-12. При этом 120 канальных интервалов используются для передачи речевых сигналов, а 8 - для управления и техобслуживания. Буферная память служит в КП №4 ESS для синхронизации входящих ИКМ потоков, которые могут прихо­дить от разных источников с различными запаздываниями. С выхода буферов синхронизи­рованные цифровые потоки подаются на декоррелятор, имеющий 7 входов и 8 выходов. Декоррелятор обеспечивает функции распределения и расширения. Он распределяет нагрузки семи внутренних линий ИКМ-120 на восемь линий ИКМ-120, что уменьшает вероятность внутренних блокировок. При этом используются максимально 107 канальных интервалов в каждой из восьми линий ИКМ-120. Кроме того, декоррелятор позволяет равномернее рас­пределить нагрузку по внутренним ИКМ линиям КП. Структурные параметры Т- и S- сту­пеней цифрового КП №4 ESS следующие - Т: 128x128, S1: 8x8,52: 16x16, S3: 8x8.

Цифровое КП №4 ESS может пропустить нагрузку 47 000 Эрл и емкость - порядка 107 520 канальных интервалов.

Дальнейшее увеличение емкости многозвенных цифровых КП путем увеличения числа S-ступеней приводит к проблемам монтажа. Поэтому дальнейшее развитие таких КП при­мерно с начала 80-х годов шло по пути использования S/T-ступеней.
