Цифровые КП первого класса

На начальных этапах развития цифровых коммутационных систем из-за высокой стоимости ЗУ основу ЦКП составляли звенья пространственной ступени коммутации. Такие АТС как Sintel, DEX-T имели структуру поля типа S-S при параллельном способе коммутации. Одна­ко, как указывалось в гл.2, пространственные коммутаторы имеют большую вероятность внутренних блокировок, поэтому на практике получили распространения структуры, где пространственные ступени коммутации разделены временными ступенями.

Цифровые поля первого класса объединяют все симметричные КП, состоящие из Т- и S-ступеней, где начальное и конечное звенья являются S- ступенями. Цифровые КП этого класса реально имеют к = 1,2 каскадов 5-иг=1 каскадов Т-, т.е. имеют структуру S-T-S или S-S-T-S-S. Дополнительный каскад пространственной коммутации служит для увеличе­ния пропускной способности КП, но не влияет на принципы установления соединений.

Базовая структура при к = г = 1 позволяет строить цифровые КП малой емкости. Графи­ческое изображение такого трехзвенного поля показано на рис. 3.3. Первый и третий каска­ды имеют по одному пространственному коммутатору NxM цифровых трактов, а второй каскад содержит Г-ступень, состоящую из М временных коммутаторов. Емкость цифрового КП определяется параметром N S-ступени и количеством каналов п в цифровой линии и рассчитывается как N х п. Так, при использовании ЦСП ИКМ-30 и пространственных ком­мутаторов 16x16 емкость КП составит 512 канальных интервалов.

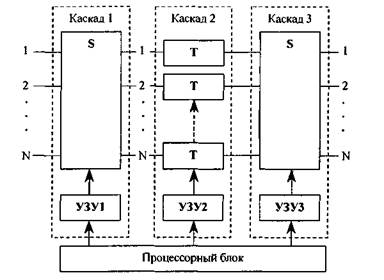

Рис. 3.3. Базовая структура цифрового КП первого класса

Алгоритм работы такой схемы следующий. Пусть, например, необходимо осуществить коммутацию КИ1 первой входящей линии с КИ5 четвертой выходящей линии и пусть в КП реализуется алгоритм «произвольная запись - последовательное считывание». Тогда на пер­вом этапе процессорный блок определяет элемент Т-ступени, в которой свободна ячейка памяти, соответствующая КИ5. Пусть таким оказался второй элемент. После этого:

- в соответствующую ячейку УЗУ1 заносится адрес первой входящей линии, соотноси­мый с временным интервалом КИ1;

- в соответствующую ячейку УЗУ2 заносится адрес второго элемента Г-ступени, соот­носимый с временным интервалом КИ5;

- в соответствующую ячейку УЗУЗ заносится адрес четвертой выходящей линии.

Тогда в КИ1 кодовая комбинация из первой входящей линии записывается во второй эле­мент Г-ступени в ячейку памяти, соответствующую КИ5. Во временной промежуток КИ5 эта кодовая комбинация считывается из памяти и поступает на четвертую выходящую линию.

Алгоритм «произвольная запись - последовательное считывание» может приводить к внутренним блокировкам, поскольку позволяет использовать только ячейки памяти Т-ступени, соответствующие одноименному канальному интервалу. Для реализации алгорит­ма «произвольная запись - произвольное считывание» необходимо во втором каскаде ис­пользовать два УУ, одно для управления записью, другое для управления считыванием.

Ступень пространственной коммутации может выполняться на ПЛМ и на мультиплек­сорах. Максимально большая многокаскадная матрица 96x96 использовалась в System X (Великобритания). Однако уже на первых этапах реализации таких КП стали применять не базовую структуру, а ее подструктуру (рис. 3.4), поскольку это позволяет значительно уве­личить емкость коммутационного поля. Трехзвенные цифровые КП такого вида могут иметь емкость порядка 16 тыс. канальных интервалов.

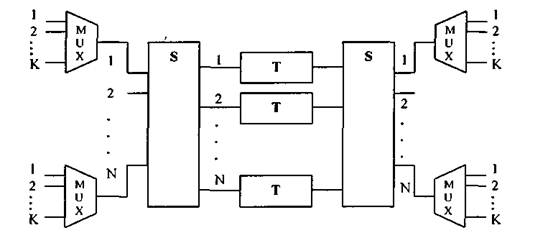

Рис. 3.4.Подструктура цифрового КП первого класса

Многокоординатные ЦСК с КП первого класса не нашли широкого применения из-за сво­ей сложности и необходимости применения на входе дополнительных элементов памяти, обеспечивающих функцию выравнивая временных каналов входящих линий связи. Поэтому производители были вынуждены искать другие способы увеличения емкости цифровых КП.
