Стабилитрон – это полупроводниковый диод, p-n-переход которого работает в режиме лавинного пробоя. Такой режим возникает при смещении p-n-перехода в обратном направлении. В режиме лавинного пробоя в широком диапазоне изменения тока через диод падение напряжения практически остается неизменным.
На рис. 7 показаны условные обозначения графические изображения стабилитронов и приведена вольт-амперная характеристика.
Рис. 7.
Дифференциальное сопротивление стабилитрона – это параметр, характеризующий наклон его вольт-амперной характеристики в области пробоя.

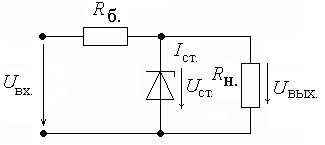

Схема параметрического стабилизатора приведена на рис. 8.
Рис. 8.
Для ограничения тока через стабилитрон последовательно с ним включают балластное сопротивление Rб.
Важным параметром стабилизатора напряжения является коэффициент стабилизации КU.
,
где
;
.
Для оценки коэффициента стабилизации сделаем предположение, что
и Rн. = const.
Тогда можно записать соотношения:
;
,
где Rд. – дифференциальное сопротивление стабилитрона.
Тогда коэффициент стабилизации можно рассчитать по формуле:
.
Типовая величина коэффициента стабилизации составляет 10 – 30.
