Задача 4.1. Составьте эквивалентную схему эмиттерного повторителя на составном транзисторе. Что дает схема Дарлингтона?

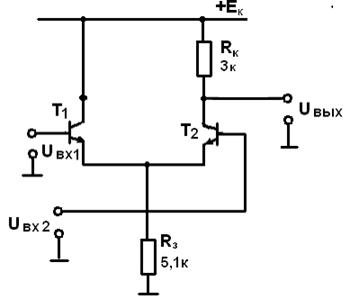

Задача 4.2. На рис.4.1. предоставлена схема с эмиттерной связью. Найти напряжение выходного сигнала, если транзисторы идентичны и имеют параметры: b = 100; rЭ = 100 Ом; rБ = 200 Ом;
=30 кОм. Входные напряжения: Uвх1 = +1 В, а Uвх2 = 1,1 В.
Рис.4.1
.
Подсказка. В схеме усилителя два входа. Сигналы на выход идут разными путями. В линейных устройствах действует принцип суперпозиции.
Задача 4.3. На рисунке 4.2. предоставлен каскодный усилитель. Транзисторы Т1 и Т2 идентичны и имеют параметры: b = 49; rЭ = 10 Ом; rБ = 80 Ом; rК = 1 Мом. Другие элементы схемы: Rг = 10 кОм; RК = 5,1 кОм; Rн = 10 кОм; RЭ = 200 Ом. Определить усилительные параметры схемы: KU, KI и KР .
Рис.4.2.
Задача 4.4. Каскодный усилитель построен (рис.4.3.) на однотипных транзисторах со следующими параметрами: a = 0,99; rЭ = 20 Ом; rБ = 120 Ом; rК = 2 МОм; fa = 200 МГц; СК = 1 пФ. Найти модуль коэффициента передачи на частоте 10 МГц.
Рис.4.3.
