Задачи для самостоятельного решения к главе III

Задача 3.1. Рассчитать входное сопротивление, коэффициенты усиления по напряжению, по току и по мощности, а также выходное сопротивление для схемы усилителя с общим коллектором (рис.3.1), в которой использован транзистор со следующими характеристиками: h_21Б = 0,985; h_11Б = 25 Ом; h_12Б = 0,2·10^-3 , h_22Б = 1 мкСм. Остальные сведения о схеме приведены на рис.3.1.

Рис.3.1.

Задача 3.2. В усилительном каскаде с общим коллектором установлены разделительные конденсаторы (рис.3.2). С₁ и С₂. Параметры транзисторов: Ом, Ом, кОм. Найти коэффициент передачи усилителя и сдвиг фазы выходного сигнала относительно входного синусоидального сигнала частотой 100 Гц.

Рис.3.2.

Задача 3.3. В схеме с общей базой (рис.3.3.) элементы характеризуются следующим образом. Параметры транзистора: h_21Б = 0,99; h_12Б = 10^-4; h_22Б = 1 мкСм; h_11Б = 30 Ом. Резисторы: R_Э = 200 Ом; R_К = 1 кОм; R_н = 10 кОм; R_г = 100 Ом. Найти усилительные параметры R_вх, K_U, K_I, R_вых.

Рис.3.3.

Задача 3.4. Какова верхняя граничная частота усилителя с общей базой (рис. 3.4), в котором использован транзистор со следующими параметрами: a = 0,98; f_h21Б = 5 МГц; r_Э = 25 Ом; r_Б = 150 Ом; r_К = 1,5 МОм; С_К = 5 пФ? Элементы: R_г = 100 Ом; R_Э = 6,2 кОм; R_К = 2 кОм; R_н = 5 кОм, C_Р1=C_Р2 =1мкФ.

Рис.3.4.

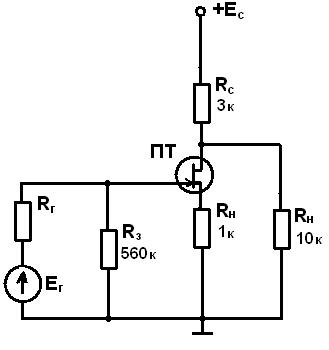

Задача 3.5. На рис.3.5. представлен усилительный каскад с общим истоком (ОИ) на полевом транзисторе с р-п переходом. Определить усилительные параметры этой схемы, если крутизна стокозатворной характеристики S = 10 мА / В.

Рис.3.5.

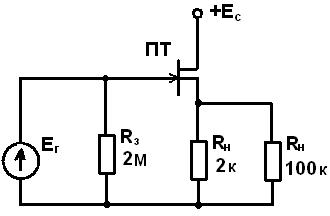

Задача 3.6. В схеме истокового повторителя на полевом транзисторе с р-п переходом (рис.3.6.) использован транзистор с крутизной стокозатворной характеристики 12 мА / В. Определить усилительные параметры истокового повторителя.

Рис.3.6.
