В системе 8-VSВ АТSС каждый кадр данных состоит из двух полей данных, каждое из которых содержит 313 сегментов, как показано на рис. 5.3.

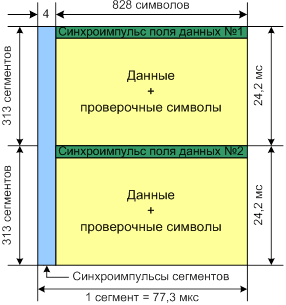

Рисунок 5.3 Структура кадра данных системы 8-VSB АТSС
Первый сегмент данных каждого поля является сигналом синхронизации и включает настроечную последовательность, используемую корректором в приемнике. Остальные 312 сегментов переносят подвергнутые перемежению данные нескольких транспортных пакетов и соответствующих избыточных данных для прямого исправления ошибок. Каждый сегмент данных состоит из 832 символов. Первые 4 символа передаются в двоичном коде и обеспечивают синхронизацию сегмента и транспортного пакета (1 байт из 188 байтов). Оставшиеся 828 символов каждого сегмента данных по объему эквивалентны 187 байтам транспортного пакета плюс 20 проверочным байтам RS-кода (всего 1656 бит) плюс 828 проверочных битов сверточного кода со скоростью 2/3. Эти 828 символов сегмента передаются как сигналы с 8 уровнями и поэтому переносят три бита на символ. Таким образом, в каждом сегменте данных переносятся 828
3 = 2484 бита данных виртуального защищенного транспортного пакета.
