Методы модуляции

Сигнал системы ISDB-Т состоит из 13 базовых сегментов ОFDМ, каждый из которых занимает полосу частот В/14 МГц, где В - номинальная полоса частот канала. Таким образом, полная рабочая полоса частот системы ISDB-Т равна 13 В/14 МГц, т.е. примерно равна указанной в:

· 428,57 13 ≈ 5,57 МГц для канала вещания 6 МГц;

· 500,0 13 ≈ 6,5 МГц для канала вещания 7 МГц;

· 571,428 13 ≈ 7,43 МГц для канала вещания 8 МГц.

Базовые сегменты спектра для основного канала с полосой 6 МГц могут занимать полосу 5,6 МГц (ТВ программы) и 429 кГц (звуковые программы). Поскольку для широкого и узкого сегментов спектра используются одни и те же параметры передачи, то сегмент 5,6 МГц может напрямую включать в себя узкополосные сегменты 429 кГц. Это гарантирует, прием узкополосным приемником (429 кГц) ряда служб с полосой 5,6 МГц, а широкополосным приемником (5,6 МГц) всех служб с полосой 429 кГц.

Структурная схема модулятора системы ISDB-Т показана на рис. 4.2. В ней, как и в подсистеме кодирования для канала, имеется три тракта перемежения и отображения битов в модулированные символы.

Рисунок 4.2 Структурная схема модулятора системы ISDB-Т

В каждом из модуляторов Мд1-Мд3, соответствующих режимам работы с разными приоритетами, имеется по четыре перемежителя и маппера для четырех возможных видов модуляции: DQРSК, QРSК, 16-QАМ, 64-QАМ. Нужный режим работы обеспечивается коммутацией входных данных и выходных символов (рис. 4.3).

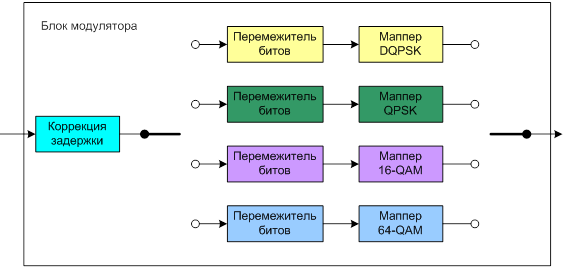

Рисунок 4.3 Структурная схема модулятора отдельного уровня

Основные параметры передачи модулированных сигналов в системе ISDB-Т для всех трех режимов вещания в канале с полосой 8 МГц приведены в табл. 4.2.

Возможные скорости передачи информации в системе ISDB-Т в канале с полосой 8 МГц при использовании всех 13 сегментов приведены в табл. 4.2.

Таблица 4.2. Параметры передачи в системе ISDB-Т

Параметр	Режимы
Число сегментов (NS)
Полоса сегмента	8000/14 = 571,428… кГц
Полоса системы	8000/14 (кГц) NS + 8000/(14 108)(кГц) = 7,433… МГц	8000/14 (кГц) NS + 8000/(14 216)(кГц) = 7,431… МГц	8000/14 (кГц) NS + 8000/(14 108)(кГц) = 7,429… МГц
Число сегментов при дифференциальной модуляции	nd
Число сегментов при когерентной модуляции	ns (ns + nd = Ns)
Число несущих в сегменте
Разнос несущих	8000/(14 108) = 5,291 ... кГц	8000/(14 216) = 2,645... кГц	8000/(14 432) = 1,322... кГц
Число несущих в системе	Всего	108Ns + 1 = 1405	216Ns + 1 = 2809	432Ns + 1 = 5617
Данные	96Ns = 1248	192Ns = 2496	384Ns = 4992
SP *1)	9ns	18ns	36ns
СР *2)	nd +1	nd +1	nd +1
ТМСС *3)	ns + 5nd	2ns + 10nd	4ns + 20nd
АС1 *4)	2Ns = 26	4Ns = 52	8Ns = 104
АС2 *4)	4nd	9nd	19nd
Модуляция несущих	QPSK, 16-QAM, 64-QAM, DQPSK
Число символов в кадре
Эффективная длительность символа	189 мкс	378 мкс	756 мкс
Защитный интервал	47,5 мкс (1/4), 23,625 (1/8), 11,8125 мкс (1/16), 5,90625 мкс (1/32)	94,5 мкс (1/4), 47,25 мкс (1/8), 23,625 мкс (1/16), 11,8125 мкс (1/32)	189 мкс (1/4), 94,5 мкс (1/8), 47,25 мкс (1/16), 23,625 мкс (1/32)
Длительность кадра	48,195 мс (1/4), 43,3755 мс (1/8), 40,96575 мс (1/16), 39,760875 мс(1/32)	96,З9мс(1/4), 86,751мс(1/8), 81,9315мс(1/16), 79,52175 мс (1/32)	192,78мс(1/4), 173,502 мс (1/8), 163,863 мс (1/16), 159,0435 мс (1/32)
Внутренний код	Сверточный код (1/2; 2/3; 3/4; 5/6; 7/8)
Внешний код	RS (204,188)
Примечания: *1): SP - рассеянный пилот-сигнал; *2): СР - регулярный пилот-сигнал; *3): ТМСС - несущие сигналов управления конфигурацией передачи и мультиплексированием; *4): АС - вспомогательный канал передачи информации для сетевых операций.

Таблица 4.3. Скорости передачи информации в системе ISDВ-Т
