Структурная схема подсистемы кодирования для канала в системе ISDB-Т показана на рис. 4.1.

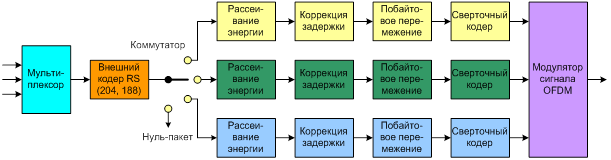

Рисунок 4.1 Структурная схема подсистемы кодирования для канала в системе ISDB-Т
Особенность этой подсистемы три отдельных тракта рандомизации и внутреннего кодирования, обеспечивающие необходимую обработку данных для каждого из трех иерархических режимов передачи. Транспортные пакеты с выхода внешнего кодера коммутируются на вход того, либо иного тракта в зависимости от установленного приоритета. Блоки коррекции задержки необходимы для выравнивания различных времен задержки, обусловленных процессами перемежения в трактах с разными приоритетами (видами модуляции и кодовыми скоростями).
