Методы модуляции

В системе ЦНТВ DVB-Т используется передача сигналов по многочастотной схеме модуляции с частотным распределением ортогональных несущих (ОFDМ). Возможен выбор одного из двух режимов вещания: режима 2k с общим числом 1705 ортогональных несущих или режима 8k с общим числом 6817 ортогональных несущих в одном символе ОFDМ. Каждая из несущих модулируется низкоскоростным цифровым потоком, являющимся частью общего транспортного потока системы, причем в качестве первичных видов модуляции для различных условий регламентируются QРSК, 16-QАМ и 64-QАМ.

В зависимости от выбранной схемы передачи в системе DVB-Т могут формироваться три группы сигнальных созвездий: равномерные для неиерархической передачи (используется QРSК, 16-QАМ, 64-QАМ) и неравномерные с двумя возможными коэффициентами неравномерности α = 2 и α = 4 (используется 16-QАМ и 64-QАМ).

Модулированные узкополосные ортогональные несущие объединяются в пределах полосы канала в группу СОFDМ. При модуляции несущих (при отображении битовых комбинаций в точки сигнального созвездия) для двух старших разрядов используется преобразование натурального кода в код Грея.

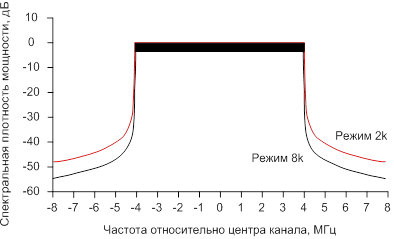

Рисунок 3.6 Маска спектра системы DVB-Т

В ТВ радиоканале спектр системы DVB-Т за счет использования схемы модуляции ОFDМ имеет очень хорошую прямоугольность. Полная спектральная плотность мощности модулируемых несущих ОFDМ является суммой спектральных плотностей мощности множества несущих. Теоретический спектр сигнала ОFDМ для канала с полосой 8 МГц показан на рис. 4.6. Уровень спектра на частотах вне номинальной полосы радиосигнала 7,61 МГц может быть снижен с помощью применения дополнительной полосовой фильтрации.
