Внутреннее перемежение

Внутренний перемежитель расположен на входе единого тракта обработки данных, следующего за двумя параллельными подсистемами кодирования. Внутренний перемежитель состоит из перемежителя битов и следующего за ним перемежителя символов. Структура внутреннего перемежителя зависит от выбранных иерархического режима и схемы модуляции. Поэтому приведем для сведения самую сложную структурную схему, которая соответствует передаче двух иерархических потоков и схеме первичной модуляции 64-QАМ (для каждой из несущих в группе СОFDМ).

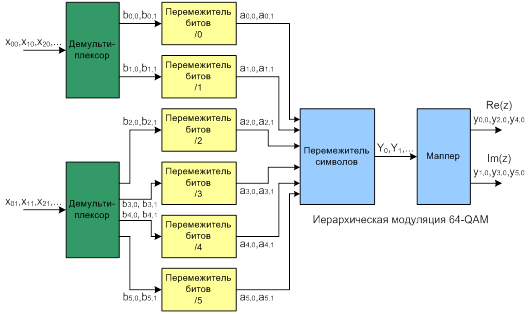

Рисунок 3.5 Структурная схема внутреннего перемежителя в системе DVB-Т

Схема внутреннего перемежителя показана на рис. 3.5. На вход схемы поступают два кодированных потока данных [х₀₀, х₁₀, х₂₀...] и [х₀₁, х₁₁, х₂₀...]. Входные потоки данных демультиплексируются на v подпотоков, где v = 2 для модуляции QРSК, v = 4 для 16-QАМ и v = 6 для 64-QАМ. Поток с высоким приоритетом демультиплексируется на два подпотока, а поток с низким приоритетом - на (v - 2) подпотока. Если используется неиерархический режим передачи, то работает только один канал кодирования и на вход перемежителя с выхода внутреннего кодера поступает один поток данных [х₀, х₁, х₂...], который демультиплексируется на v подпотоков.

После демультиплексирования каждый из подпотоков обрабатывается отдельным перемежителем битов. При перемежении в зависимости от числа v используется до 6 таких перемежителей, обозначаемых индексами I0-I5. Перемежители с индексами I0 и I1 применяются при QРSК, с индексами I0-I3 - при 16-QАМ, с индексами I0-I5 при 64-QАМ.

Перемежению подвергаются только полезные данные, длина блока каждого из перемежителей постоянна и равна 126 битам, но последовательности перемежения у всех разные. Процесс перемежения блоков повторяется ровно 12 раз за время одного символа ОFDМ в режиме 2k или 48 раз в режиме 8k.

Выходы перемежителей в каждом такте группируются в один цифровой символ данных (кодовую комбинацию), так что в символе присутствует по одному биту от каждого из v перемежителей. При этом бит с выхода перемежителя с индексом I0 является самым старшим битом комбинации. Сформированные символы далее подвергаются следующему этапу перемежения (по символам). Это означает, что каждый из символов модулирует по случайной выборке одну из несущих всей группы ОFDМ (1512 несущих в режиме 2k или 6048 несущих в режиме 8k). Перемежение по битам эквивалентно перемежению во времени, тогда как перемежение по символам эквивалентно перемежению по частоте.
