Для внутреннего кодирования в системе DVB-Т используются выколотые сверточные коды с рядом скоростей от 1/2 до 7/8. Все они получаются из исходного кода, имеющего скорость 1/2 с длиной кодового ограничения К = 7, что соответствует 64 состояниям решетчатой диаграммы. Структурная схема сверточного кодера показана на рис. 3.4. Генераторные полиномы двух его ветвей определяются выражениями (в восьмиричном коде) G1 = 171Oct и G2 = 133Oct.
Как было отмечено, в системе DVB-Т имеются два идентичных тракта с внутренними кодерами. При использовании иерархической передачи с двумя уровнями приоритетов в каждом из этих двух каналов кодирования может быть установлена своя собственная кодовая скорость.
Фактически следом за базовым сверточным кодером со скоростью 1/2, схема которого показана на рис. 3.4, установлен перфоратор, который производит выкалывание кодированной последовательности, удаляя из нее часть проверочных битов. При этом кодовая скорость возрастает до более высоких значений - 2/3, 3/4, 5/6 и 7/8.

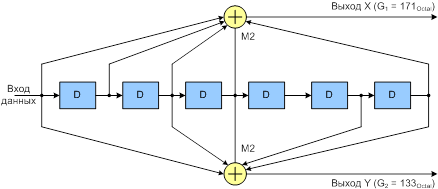

Рисунок 4.4. - Структурная схема внутреннего сверточного кодера в системе DVB
