Неинвертирующий сумматор.

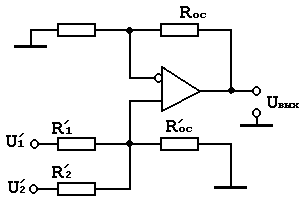

Схема на два входа:

Рис. 2.4

В данной схеме U_вых= U₁+ U₂, если

; ; и R_ос' = R₁' = R₂',

Можно также осуществить суммирование с весами, при этом обязательно соблюдение условия

,

где n - число входов.

Выводы

Таким образом :

1. Инвертирующий сумматор суммирует входные напряжения и инвертиpyeт результат.

2. Инвертирующая схема суммирует с масштабными коэффициентами - это вариант инвертирующего сумматора, в котором каждому входу придается собственный вес .

3. Схема усреднения - это еще один вариант инвертирующего сумматора. Выходное напряжение этой схемы paвнo среднемy арифметическому напряжений на ее выходах.

4. Схема cложения - вычетания может одновременно складывать и вычитать, то есть производить алгебраическое суммирование сигналов, но сумма ее инвертирующих коэффициентов усиления должна быть равна сумме неинвертирующих коэффициентов.

5. Неинвертирующий сумматор - это вариант схемы сложения-вычитания, в котором использованы только неинвертирующие входы.

6. Суммирующие схемы можно использовать при решении алгебраических уравнений и для построения пропорциональных регуляторов.

Суммирующие схемы

К суммирующим схемам относятся сумматоры и схемы вычитания. Их можно использовать для решения алгебраических уравнений, а также для формирования пропорционального закона в системах регулирования.

· Инвертирующий сумматор

· 12 Суммирующая схема с масштабными коэффициентами

· 13 Схема сложения-вычитания

· 14 Неинвертирующий сумматор

· 15 Выводы
