Схема на два входа:

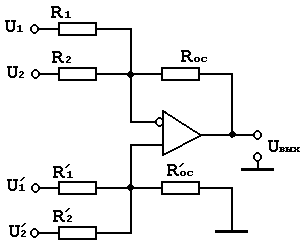

Рис. 2.3
Эта схема представляет собой обобщение схемы усилителя с дифференциальным входом. Общее выражение для выходного напряжения схемы сложения вычитания очень громоздкое, рассмотрим условия необходимые для правильной работы этой схемы.
Эти условия сводятся к тому, чтобы сумма коэффициентов усиления инвертирующей части схемы была равна сумме коэффициентов усиления ее неинвертирующей части. То есть инвертирующий и неинвертирующий коэффициенты усиления должны быть сбалансированы.
Символически это можно oбозначить следующим образом:
где m - число инвертирующих входов, n - число неинвертирующих входов.
Отсюда имеем:
