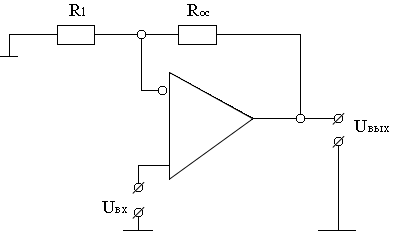

Вычислить Roc, если R1 = 10 кОм, Koc = 20.
Вычислить R1, если Roc = 200 kОм, Кос = 20.
3. Назовите характеристики идеального усилителя
4. Дайте определение направления сдвига
5. Назовите основную причину возникновения Uсдв в ОУ на биполярных транзисторах.
6. Укажите основные различия между ОУ со входом на полевых транзисторах (ПТ) и со входом на биполярных транзисторах (БТ).

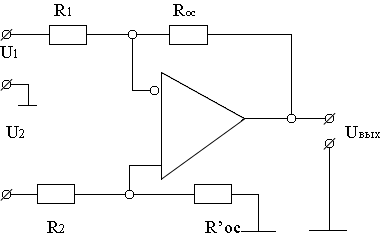

7. Усилитель с дифференциальным входом имеет R1=R2=10кОм > Roc=R'oc=200кОм и на его входы подается напряжение U1 = +0,4B и U2 = - 0,2B
Вычислить Uвых = ?
Рассчитайте фактический коэфициент усиления усилителя с обратной связью.
8. Назовите основные факторы приводящие к появлению температурного дрейфа ОУ.
9. Укажите причины, приводящие к появлению частотной зависимости коэффициента усиления ОУ.
10. Вычислите Кu (f) на частоте f=10kГц, если усилитель имеет Кu=15000 и f1=1кГц.
11. Усилитель имеет произведение усиления на полосу пропускания равное 1,5мГц.
а) Найти коэффициент усиления на частоте 1мГц
б) Найти ширину полосы пропускания, если коэффициент усиления по напряжению равен 15.
12. Усилитель имеет скорость нарастания 1В/мкс.
Рассчитать, при какой амплитуде напряжения Umax сигнал не искажается на частоте 40кГц.
13. Усилитель имеет скорость нарастания 0,8 В/мкс.
Найти максимальную частоту, при которой Uвых не будет искажено, если максимальная амплитуда напряжения на выходе равна 3В.
