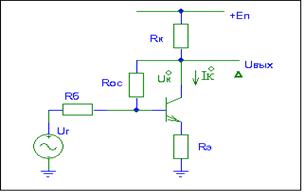

На рис.2.9. показана цепь смещения с коллекторной обратной связью (называемая также цепью с автоматическим смещением).
рис.2.9. цепь смещения с коллекторной обратной связью
Резистор Rос в цепи базы по сравнению с цепью смещения на рис.2.7. подключен вторым концом к шине питания через коллекторный резистор Rк .
Принцип действия. Предположим, что температура окружающей среды увеличилась, вызывая увеличение В. Коллекторный ток Iк увеличивается, падение напряжения между коллектором и эмиттером Uкэ уменьшится (за счет увеличения падения напряжения на резисторе Rк). Это означает, что падение напряжения на резисторе Rос уменьшится и это вызывает уменьшение базового тока Iб и, соответственно, уменьшение коллекторного тока. Таким образом, обеспечивается стабилизация коллекторного тока.
