1. Тип активного элемента
| Биполярный транзистор
|
2. Схема включения активного элемента
| С общим эмиттером
|
3. Используемый активный элемент
| КТ301Е
|
4. Напряжение источника питания, Eп
| 12 В
|
5. Номинал резистора в цепи, Rк
| 2,2 кОм
|
6. Номинал резистора в выходной цепи, Rн
| 3,0 кОм
|
Кремневые планарные n-p-n-транзисторы предназначены для усиления и генерирования колебаний на частотах до 60 МГц.
Корпус металлический, герметичный, с гибкими выводами. Масса транзистора не более 0,5 г.
Максимально допустимые параметры
(гарантируются при температуре окружающей среды ТС = -55…+85о С):
Постоянный ток коллектора: IК max = 10 мА
Постоянный ток эмиттера: Iэ max = 10 мА
Постоянное напряжение эмиттер – база: UэБ max=3 В
Постоянное напряжение коллектор – база: U Кб max=20 В
Постоянное напряжение коллектор – эмиттер при к.з. между Э и Б: Uкэк max=20 В
Постоянная рассеиваемая мощность коллектора: pк max=150 мВт
Температура перехода: ТП max=120о С
Тепловое сопротивление переход-корпус: Rг. п-к=0,6 оС/мВт
Допустимая температура окружающей среды: -55≤Тmax ≤+85, оС
Классификационные параметры транзистора представлены в таблице 1.
Таблица 1 – Классификационные параметры транзистора КТ301Е.
Наименование
| Обозначение
| Значения
| Режимы измерения
|
Min
| Мах
| Uк,В
| Uэ,В
| Iк, мА
| Iэ, мА
| f, МГц
|
Обратный ток коллектора,
мкА
| IКБО
|
|
|
|
|
|
|
|
Обратный ток эмиттера, мкА (при Uэ=Uэб max)
| IЭБО
|
|
|
|
|
|
|
|
Напряжение насыщения коллектор-эмиттер,
В
| UКЭ
нас
|
|
|
|
|
|
|
|
Напряжение насыщения
база-эмиттер, В
| UБЭ нас
|
| 2,5
|
|
|
|
|
|
Модуль коэффициента передачи тока на высокой частоте
| ∣h21Э∣
|
| 1,5
|
|
|
| 1,5
|
|
Статический коэффициент передачи тока в схеме с ОЭ
| h21Э
|
|
|
|
|
|
|
|
Емкость коллекторного перехода, пФ
|
|
|
|
|
|
|
|
|
Максимальная частота генерации,
МГц
| Imax
|
|
|
|
|
|
|
|

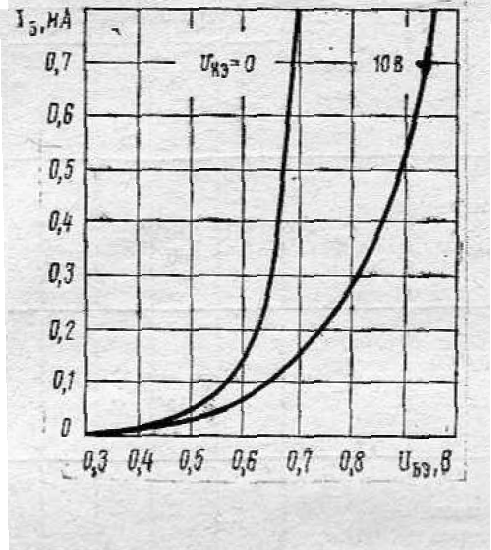

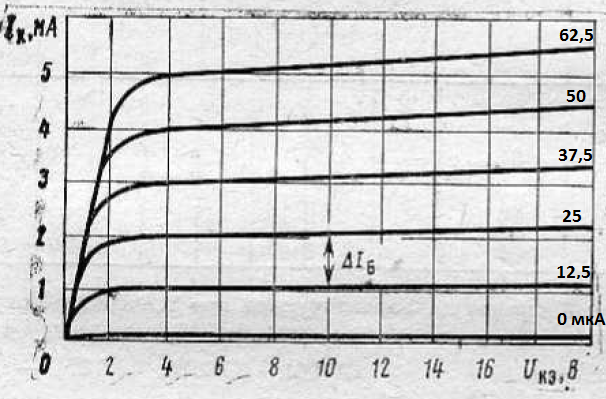

Входные и выходные характеристики:


Рисунок 2 - Семейства входных и выходных характеристики транзистора
