Необходимо выбрать режим работы транзистора из условия обеспечения максимальной амплитуды выходного напряжения. Для этого построим нагрузочную прямую по двум точкам (0,Е/(Rk+Rэ)) и (Е,0), как показано на рисунке 3.
1. При токе коллектора Iк=0 напряжение на коллекторе будет равно напряжению источника питания Uкэ= Eп = 12 В.
2. Определим сопротивление в цепи эмиттера из соотношения (1):
RЭ = 0,2 Rк (1)
RЭ = 0,2·2200 = 440 Ом
Выберем RЭ по ряду Е24 равным 430 Ом.
При Uкэ=0 ток коллектора будет равен :

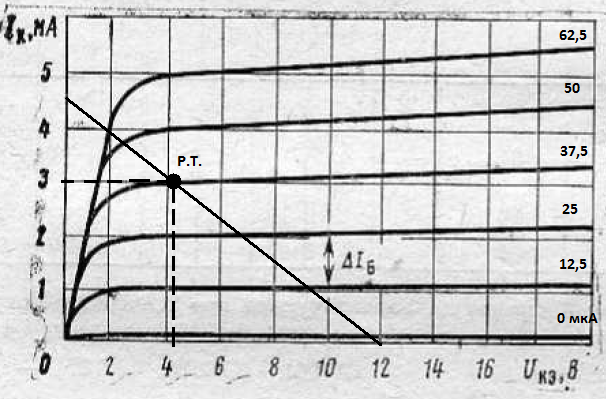

Рисунок 3 – Выбор рабочей точки на семействе выходных характеристик.
По формуле 2 рассчитаем напряжение коллектор-эмиттер в рабочей точке
UКЭ рт.
Сдвинем рабочую точку, чтобы попасть на характеристику семейства.
UКЭ рт = 4,2 В
IК рт = 3 мА
Определим входные характеристики рабочей точки. Для выбранной рабочей точки IБ рт= 0,0375 мА
Рисунок 4 – входные характеристики транзистора КТ301Е.
Получили напряжение база-эмиттер UБЭ рт = 0,6 В Полученные значения сведем в таблицу 2.
Таблица 2 – Результаты расчетов.
| UКЭ рт
| IК рт
| IБ рт
| UБЭ рт
|
| 4,2 В
| 3 мА
| 0,0375 мА
| 0,6 В
|
